Unendlich korrigierte Plan-APO-Objektive 120i

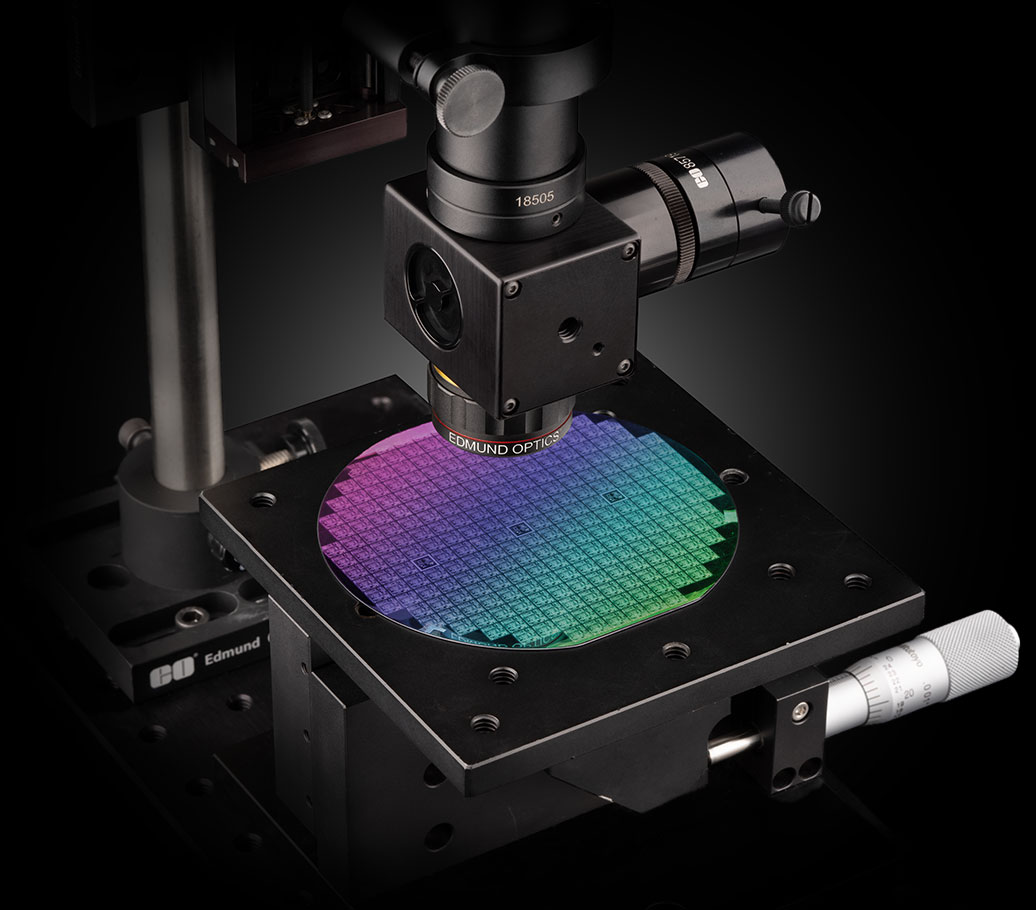

Die unendlich korrigierten TECHSPEC^® Plan-APO-Objektive 120i sind speziell entwickelte Mikroskopobjektive, die das Gesamtgewicht und die Größe eines Bildverarbeitungssystems reduzieren, aber trotzdem eine hohe optische Leistung bieten. Die Objektive ermöglichen eine Reduktion der Systemlänge, da die Objektive nicht parfokal zueinander sein müssen. Die unendlich korrigierten TECHSPEC^® Objektive 120i haben ein C-Mount-Gewinde, über das sie einfach in verschiedenste Bildverarbeitungssysteme und Life-Science-Systeme integriert werden können. Die Objektive sind ideal für Biomedizin- oder Bildverarbeitungsanwendungen wie Mikroskopie, Durchflusszytometrie, pharmazeutische Inspektion und Inspektionen am Montageband und in der Qualitätskontrolle geeignet.

Maissame, Hellfeld, unendlich korrigiertes Plan-APO-Objektiv 120i, 10X

Niere, Hellfeld, unendlich korrigiertes Plan-APO-Objektiv 120i, 5X

Fruchtknoten Lilie, Hellfeld, unendlich korrigiertes Plan-APO-Objektiv 120i, 10X

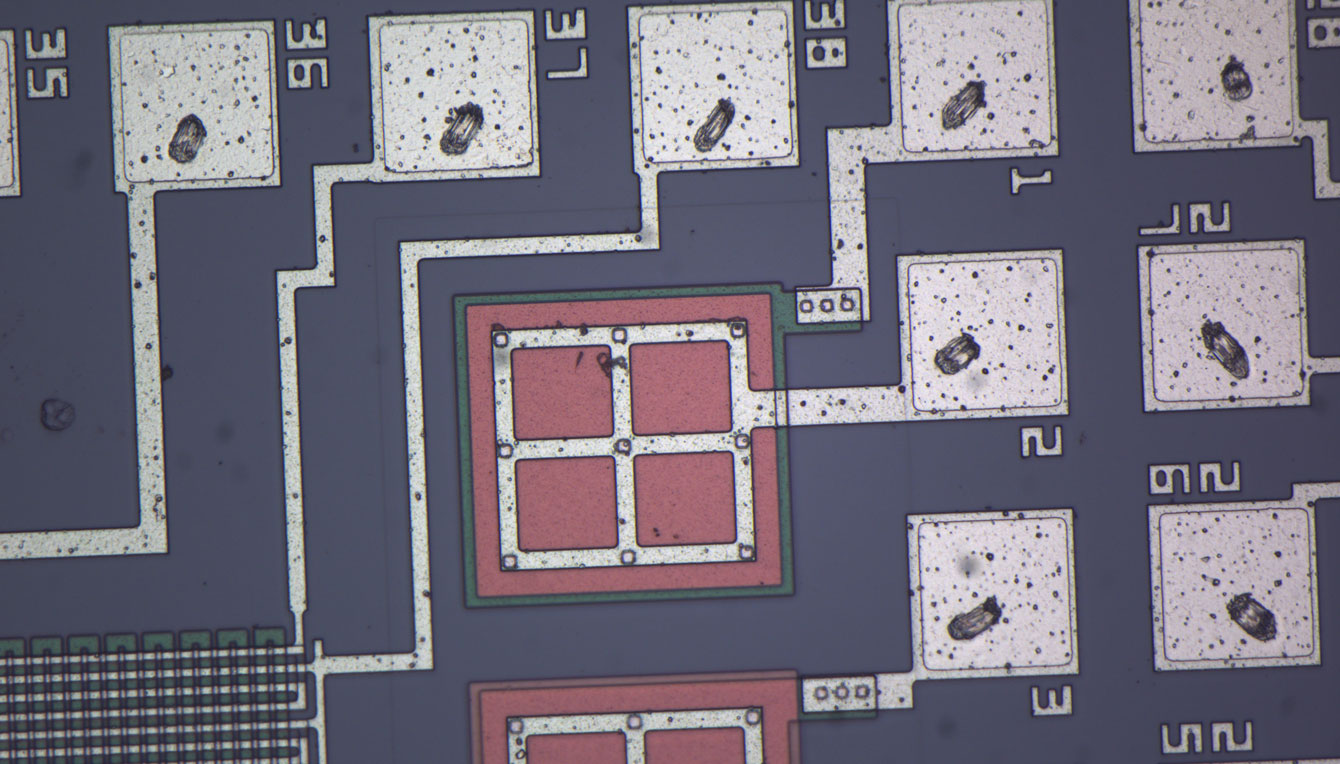

Halbleiterwafer, In-Line-Beleuchtung, unendlich korrigiertes Plan-APO-Objektiv 120i, 20X

Halbleiterwafer, In-Line-Beleuchtung, unendlich korrigiertes Plan-APO-Objektiv 120i, 10X

Halbleiterwafer, Dunkelfeld, unendlich korrigiertes Plan-APO-Objektiv 120i, 5X

Vorheriges   Nächstes

Einfaches digitales Mikroskopsystem

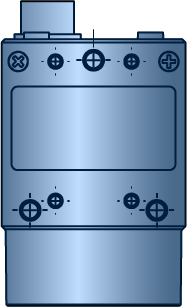

C-Mount-Kamera

#18-504 Kameratubus

C-Mount M29 x 0,75

#18-505 Tubuslinse

M29 x 0,25 Schwalbenschwanz

Schwalbenschwanz

#18-506
Abstandstubus
Objektiv
zu Tubuslinse

C-Mount

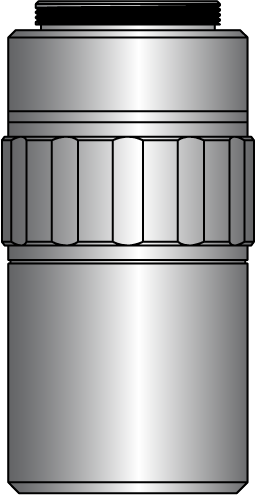

Unendlich korrigiertes
Plan-APO-Objektiv 120i

Abbildung 1: Mikroskopsystem mit TECHSPEC^® unendlich korrigiertem Plan-APO-Objektiv 120i

Die mindestens benötigten Komponenten für ein einfaches digitales Mikroskopsystem sind ein TECHSPEC^® unendlich korrigiertes Plan-APO-Objektiv 120i, ein Kameratubus, eine Tubuslinse, ein Abstandstubus und eine Industriekamera mit C-Mount (Abbildung 1). Weitere Informationen zum Aufbau eines vertikalen oder horizontalen Systems finden Sie hier.

Fluoreszenzmikroskopsystem

C-Mount-Kamera

#18-504 Kameratubus

C-Mount M29 x 0,75

#18-505 Tubuslinse

M29 x 0,25 Schwalbenschwanz

Schwalbenschwanz

#18-508 Filterwürfel* *Entwickelt für den Einsatz mit Fluoreszenzfasersets Eins benötigt

C-Mount

Unendlich korrigiertes
Plan-APO-Objektiv 120i

Abbildung 2: Fluoreszenzmikroskopsystem mit TECHSPEC^® unendlich korrigiertem Plan-APO-Objektiv 120i

Für Life-Science-Systeme für Fluoreszenzbildgebung können TECHSPEC^® Fluoreszenzfiltersets mit dem nötigen Zubehör in die Systeme integriert werden. Mehr über den Aufbau dieser Fluoreszenzsysteme finden Sie hier.

Unsere Produkt-Highlights

Unendlich korrigierte
Plan-APO-Objektive 120i

• Versionen mit 5X, 10X und 20X Vergrößerung verfügbar
• Entwickelt für Einsatz mit 120 mm Tubuslinse

Jetzt kaufen

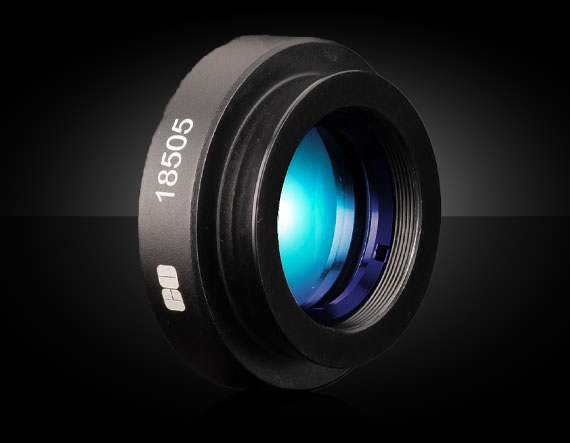

Tubuslinse für 120i und Zubehör

• 120 mm Tubuslinse für Verwendung mit C-Mount-Kamera
• Zusätzliches Zubehör für Filter und Montage

Jetzt kaufen

Fluoreszenzfiltersets

• Anregungs- und Emissionsfilter sowie dichroitische Filter
• >93% Transmission und Blockung OD 6

Jetzt kaufen

Die numerische Apertur (NA) ist für ein Mikroskopobjektiv eine wichtige Kenngröße, da sie die Lichtsammelfähigkeit eines Objektivs bei einem bestimmten Arbeitsabstand beschreibt. Häufig wird angenommen, dass die NA auch die Auflösungsfähigkeit eines Objektivs bestimmt, dies ist allerdings nicht korrekt. Die Gleichung unten ist die Gleichung erster Ordnung für die Berechnung der NA. Die Gleichung ist hilfreich, um die NA auf der Achse zu ermitteln, gibt aber keinerlei Informationen über die NA außerhalb der optischen Achse. Des Weiteren werden Toleranzen, welche die Leistung des Objektivs beeinträchtigen und im Fertigungs- und Assemblierungsprozess der Objektive auftreten, nicht berücksichtigt.

Die Abbildung 3 zeigt die Abbildungsleistung des unendlich korrigierten 5X Plan-APO-Objektivs 120i im Vergleich zu einem anderen unendlich korrigierten 5X Plan-APO-Objektiv mit derselben numerischen Apertur von 0,14. Das 120i-Objektiv zeigt in den Ecken des 1,1“-Sensors eine bessere Abbildungsleistung, woraus geschlossen werden kann, dass die NA nicht der bestimmende Faktor ist, wenn es um die Abbildungsleistung eines Objektivs geht.

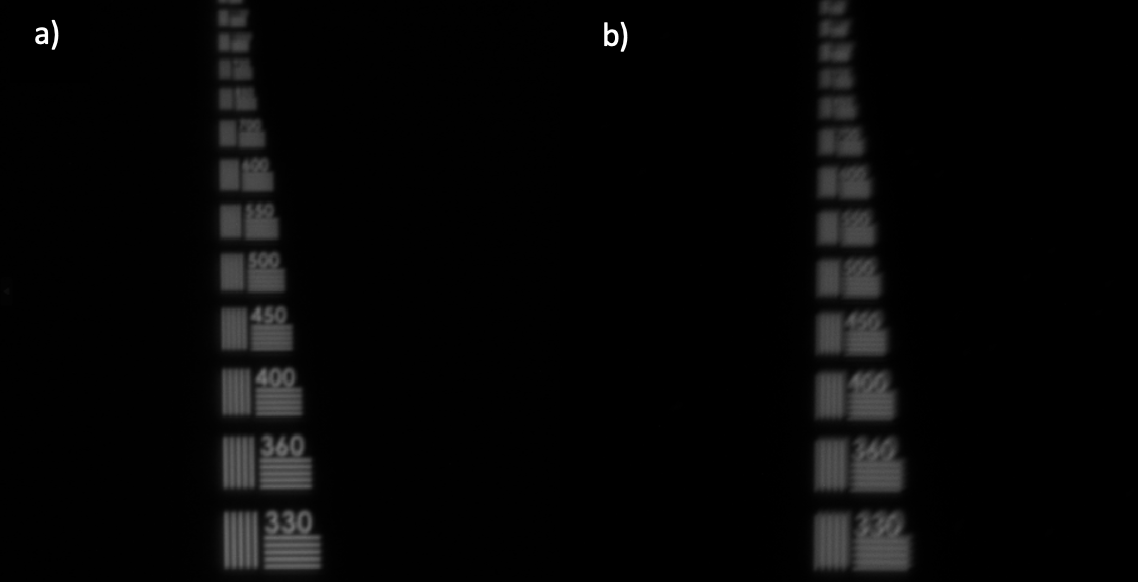

Abbildung 3: Kontrastvergleich mit einem USAF-Auflösungstestbild auf einem Sensor mit 1,1“

a) Die Abbildung mit dem 5X unendlich korrigierten Plan-APO-Objektiv 120i zeigt 20% Kontrast bei 330 lp/mm.

b) Die Abbildung mit einem 5X unendlich korrigiertem Plan-APO-Objektiv eines anderen Herstellers zeigt 10% Kontrast bei 330 lp/mm.
