Name: Saphirfenster mit Fassung für die industrielle Bildverarbeitung, unbeschichtet, M34,0 x 0,50, Dicke 1,5 mm
SKU: 23-283
Price: €175,10

Saphirfenster mit Fassung für die industrielle Bildverarbeitung, unbeschichtet, M34,0 x 0,50, Dicke 1,5 mm

Machine Vision Mounted Sapphire Windows

Produkt #23-283 Kontakt

- +

€175^,10

Stk. 1-9
€175,10

Stk. 10+
€157,59

Mengenrabatte
Angebotsanfrage

Preise exklusiv der geltenden Mehrwertsteuer und Abgaben

+ Merkliste
Erstellen Sie einen Account oder melden Sie sich an, um auf gespeicherte Listen zuzugreifen.

Vergleichen

Downloadbereich

STEP:step

PDF-Zeichnung:pdf

IGES:igs

eDrawing:eprt

EO Spec Sheet Alle Dateien herunterladen

Spezifikationen

Produktdetails

Typ:

Protective Window

Physikalische und mechanische Eigenschaften

Fase:

Protective as needed

Freie Apertur (%):

≥90

Freie Apertur CA (mm):

28.44

Durchmesser (mm):

31.60 +0/-0.20

Dicke (mm):

1.50 ±0.10

Kanten:

Fine Ground

Knoop-Härte (kg/mm²):

1900

Parallelität (Bogenminuten):

≤3.5

Poisson-Zahl:

0.27

Elastizitätsmodul (GPa):

435

Optische Eigenschaften

Abbe-Zahl (v_d):

72.24

Orientierung Achse:

Random

Doppelbrechung (n_o-n_e):

0.008 for Visible Light Orthogonal to Optical Axis

Beschichtung:

Uncoated

Brechungsindex (n_d):

1.77

Substrat: Many glass manufacturers offer the same material characteristics under different trade names. Learn More

Sapphire (Al₂O₃)

Oberflächenebenheit (P-V):

2λ (typical)

Oberflächenqualität:

80-50

Wellenlängenbereich (nm):

330 - 5500

Gewinde & Montage

Filtergewinde:

M34.0 x 0.50

Fassungsdurchmesser (mm):

36.00

Fassungsdicke (mm):

6.5

Materialeigenschaften

Thermischer Ausdehnungskoeffizient CTE (10^-6/°C):

8.8

Dichte (g/cm³):

3.97

Konformität mit Standards

RoHS:

Konform

Konformitätszertifikat:

Anzeigen

Produktdetails

Schutzfenster für Bildverarbeitungsanwendungen
Fenster bieten extreme Oberflächenhärte und Chemieresistenz
Filtergewinde von M25,5 bis M62,0 verfügbar

Die Saphirfenster mit Fassung für die industrielle Bildverarbeitung haben Fassungen aus haltbarem, eloxiertem Aluminium mit üblichen Filtergewinden für eine einfache Montage an vielen Objektiven. Die Fenster werden aus robustem Saphir gefertigt und sind aufgrund der hohen Oberflächenhärte, thermischen Leitfähigkeit und dielektrischen Konstante sowie der Chemieresistenz gegenüber Säuren und Alkalis ideal für raue Umgebungen geeignet. Die Saphirfenster mit Fassung für die industrielle Bildverarbeitung besitzen sowohl Innen- als auch Außengewinde und können so mit anderen gefassten Filtern oder Polarisatoren kombiniert werden. Die unbeschichteten Fenster können in einem Transmissionsbereich zwischen 330 – 5500 nm eingesetzt werden und sind somit ideal für Bildverarbeitungsanwendungen im UV-, VIS- und IR-Spektrum.

Zubehör

Passende Produkte

Saphirfenster

Gefasste UV-Filter aus Glas

Hochqualitative gefasste Filter für industrielle Bildverarbeitung

Filteradapter für die industrielle Bildverarbeitung

Auswahl-Assistent für Objektive

Häufig zusammen gekauft

#86-572 - Objektiv mit Festbrennweite der HP-Serie, 25 mm

€575,00

Tipps & Downloads

Filter

Antireflexbeschichtungen

Antireflexbeschichtungen ⇒ höhere Leistungsfähigkeit der Optiken ✓ Funktionsweise erklärt ✓ Spezifikationen von BBAR-Beschichtungen ⇒ mehr erfahren!

View Now

Eine Einführung in optische Beschichtungen

Edmund Optics erklärt optische Beschichtungen ⇒ Beschichtungsverfahren ✓ Veränderung von Transmission, Reflexion + Polarisation ⇒ mehr erfahren!

View Now

Strahlversatzrechner

View Now

Grundlagen optischer Fenster

Auswahlhilfe optische Fenster ⇒ Brechungsindex ✓ Abbe-Zahl ✓ thermischer Ausdehnungskoeffizient ✓ Dichte ✓ Knoop-Härte ⇒ mehr erfahren!

View Now

Optical Windows Review

Optical Windows provide protection between an optical system or sensitive electronics and an outside environment.

View Now

I need a window for imaging underwater. The water is filtered and at room temperature with a very small amount of detergent in it. It is flowing at low speed. Will a MgF2 coated window survive this for a few years?

View Now

Kinematische Bewegung im Überblick

Kinematische Bewegung genauer betrachtet ⇒ exakte Positionierung der Optiken ✓ Funktion kinematischer Optikhalterungen ⇒ mehr erfahren!

View Now

Kinematische runde Optikhalterungen der E-Serie

Kinematische runde Optikhalterungen der E-Serie - hohe Qualität und nützliche Funktionen für Labor, Prototypen und Systemintegration

View Now

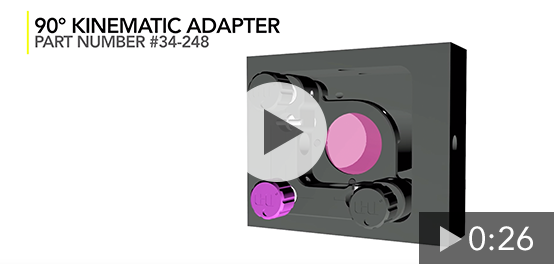

TECHSPEC® 90° Kinematic Adapter

Edmund Optics presents a demonstration of the TECHSPEC® 90° Kinematic Adapter (#34-248).

View Now

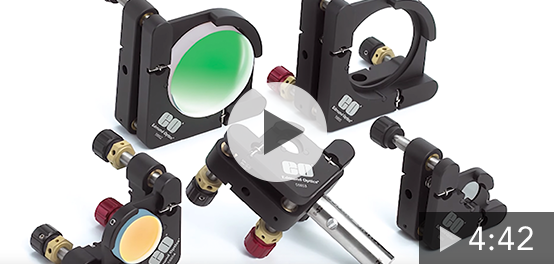

Important Concepts for Selecting Optical Component Mounts

Edmund Optics offers a variety of kinematic, bar-type, translating, ring, and modular mounting components.

View Now

How do truncated optics eliminate the need for kinematic mounts?

View Now

Gimbal

View Now

Optomechanical Thread Adapters

Thread adapters are used when connecting two components of different thread types. Learn more at Edmund Optics.

View Now

Schnelle Prototypen von Optiken

Edmund Optics zeigt, wie Sie schnell auf kürzer werdende Produktlebenszyklen reagieren. Erfahren Sie mehr!

View Now

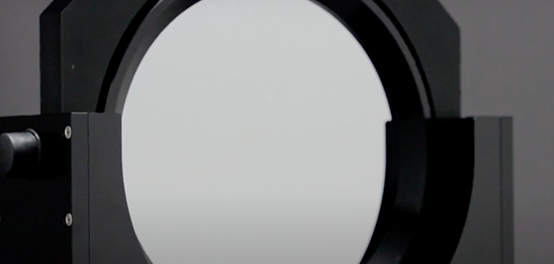

Large Diameter Gimbal Optical Mounts
