Nd:YAG achromatisches Fokussierduplet mit Luftspalt, 80 mm EFL

Name: Nd:YAG achromatisches Fokussierduplet mit Luftspalt, 80 mm EFL
Brand: TECHSPEC
SKU: 12-163
Price: €631,00

Produkt #12-163 3-4 Tage

- +

€631,00

Stk. 1-5
€631,00

Stk. 6+
€560,00

Mengenrabatte
Angebotsanfrage

Preise exklusiv der geltenden Mehrwertsteuer und Abgaben

+ Merkliste
Erstellen Sie einen Account oder melden Sie sich an, um auf gespeicherte Listen zuzugreifen.

Vergleichen

Downloadbereich

Effektive Brennweite EFL (mm):

80.00 @ 1064nm

Freie Apertur CA (mm):

27.0

Luftspalt (mm):

1.0

N-SK5 / N-SF57

Oberflächenqualität:

20-10

Blende:

3.0

Beschichtung:

Dual V-Coat (632.8 and 1064nm)

Beschichtungsspezifikation:

R_abs <0.5% @ 1030 - 1090nm
R_abs <1.0% @ 632.8nm

Gehäusedurchmesser (mm):

36 ±0.25

Gehäuselänge (mm):

16.1 ±0.2

Gewinde:

Input: M34 x 0.75
Output: M34 x 0.75

Aufbau:

Anodized Aluminum Housing

Typ:

Focusing Achromat

Designwellenlänge DWL (nm):

632.8, 1064

Transmission (%):

≥99

Arbeitsabstand (mm):

70.88

Transmittierter Wellenfrontfehler, RMS:

λ/4 On central 18mm

≥10 J/cm² @ 1064nm, 20Hz, 10ns (typical)

Konformität mit Standards

RoHS:

Konform

Konformitätszertifikat:

Anzeigen

Beschreibung Produktfamilie

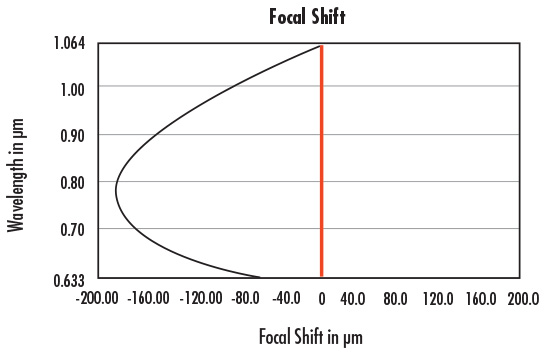

Farbkorrigiert bei 632,8 nm und 1064 nm
Optimiert für geringe sphärische Aberration
Minimale Spotgröße für Werkstoffbearbeitung

TECHSPEC^® Achromatische Fokussierduplets mit Luftspalt für Nd:YAG erzielen eine beugungsbegrenzte Leistung bei 1064 nm. Diese Linsen sind für den Einsatz mit Nd:YAG-Lasersystemen mit hoher Leistung konzipiert, in denen HeNe-Laser zum Justieren verwendet werden und ebenso für das Schweißen und Bearbeiten von Aluminium, Stahl und Kunststoffen geeignet. Diese Linsen füllen die Leistungslücke zwischen kostengünstigeren sphärischen Einzelelementlinsen mit geringerer und Asphären mit beugungsbegrenzter Leistung. Sie bieten eine achromatische Leistung, die bei Verwendung von Einzellinsen nicht möglich ist. TECHSPEC^® Achromatische Fokussierduplets mit Luftspalt für Nd:YAG sind ideal für den Einsatz in Laserbearbeitungsanwendungen für Aluminium, Kunststoffe und andere Materialien geeignet.
