Messtechnik

Messtechnik nach dem neuesten Stand der Technik

Messsysteme nach dem neuesten Stand der Technik, um Qualität der Produkte sicherzustellen

Über 50 Mitarbeiter in der Qualitätskontrolle

Kundenspezifische Testberichte für Qualität und Funktion nach internationalen Standards wie DIN und MIL

Edmund Optics^® verfügt über eine Vielzahl von Messgeräten und -verfahren, um die Qualität der optischen Komponenten und Baugruppen, die in unseren 5 globalen Fertigungsstätten hergestellt werden, sicherzustellen. Außerdem führen wir hausinterne Tests hinsichtlich der Abbildungsqualität und Umweltprüfungen in Bezug auf Temperatur, Feuchtigkeit sowie Stöße und Vibrationen durch. Edmund Optics verfügt über umfangreiche Erfahrung bei maßgeschneiderten Tests für kundenspezifische Optikbaugruppen. Produkttest- und Zertifizierungsberichte sind auf Anfrage verfügbar. Unsere Messausstattung, z. B. Interferometer, Profilometer, Spektralphotometer und Koordinatenmessmaschinen, ist ein wesentlicher Bestandteil des globalen Qualitätssicherungsprogramms von Edmund Optics.

Messmöglichkeiten

Optische Messtechnik

Interferometer, Profilometer, Koordinatenmessmaschinen (KMM) und weitere optische und mechanische Messmöglichkeiten
Radiometrie: Streulicht, Glanz und mehr
Halbautomatische MTF-Messung
Charakterisierung von UV-/VIS-/NIR-Beschichtung über Spektralphotometer von Varian und PerkinElmer
Geräte für Umweltprüfungen hinsichtlich Vibration, Feuchtigkeit, Wassereindringen und Temperatur
Kalibriergeräte konform mit FDA 21 CFR Part 11, ISO 9001, ISO 13485 und AS9100 über GageTrak von Cybermetrics
Über 50 Mitarbeiter in der Qualitätskontrolle des Unternehmens
Kundenspezifische Testberichte für Qualität und Funktion nach internationalen Standards

Hausinterne Tests von Optikbaugruppen

MTF
Streulicht
Telezentrie
Wellenfrontverzerrung
Weißlichtinterferometrie
Mechanische Profilometrie
Laserstrahlprofilmessung

Messtechnik nach dem neuesten Stand der Technik

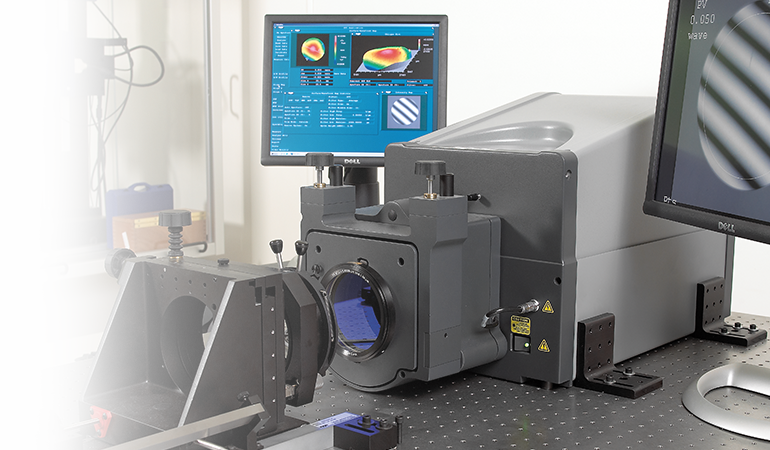

Zygo^® VeriFire™ hochauflösendes InterferometerMit Interferometern können kleine Abweichungen, Änderungen des Brechungsindex und Oberflächenunregelmäßigkeiten gemessen werden. Interferometer teilen Licht einer einzigen Quelle in zwei separate Strahlen auf, die verschiedene optische Wege zurücklegen, bevor sie sich wieder treffen. Beim Zusammentreffen bilden sich Interferenzringe, die Informationen über den Unterschied der optischen Weglänge auf den beiden Wegen geben. Interferometer werden häufig für die Messung der Oberflächengenauigkeit der Optiken eingesetzt.

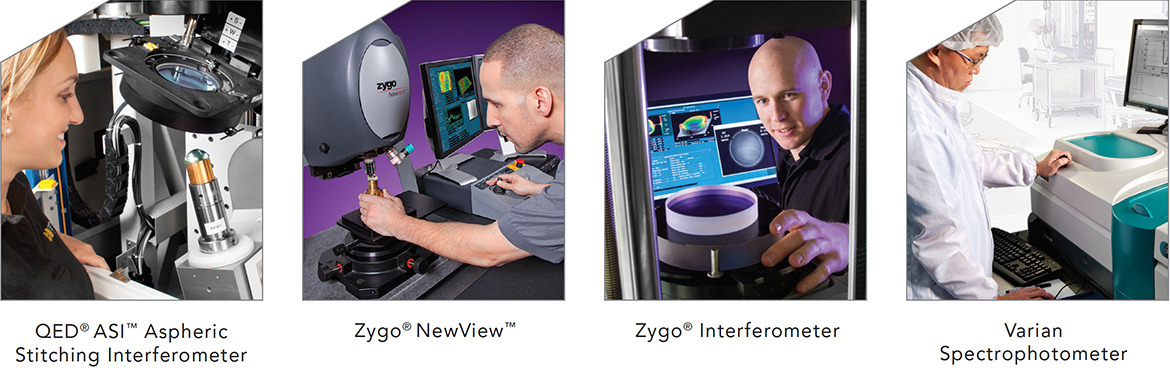

QED ASI Asphären-Stitching-InterferometerMit Interferometern können kleine Abweichungen, Änderungen des Brechungsindex und Oberflächenunregelmäßigkeiten gemessen werden. Interferometer teilen Licht einer einzigen Quelle in zwei separate Strahlen auf, die verschiedene optische Wege zurücklegen, bevor sie sich wieder treffen. Beim Zusammentreffen bilden sich Interferenzringe, die Informationen über den Unterschied der optischen Weglänge auf den beiden Wegen geben. Interferometer werden häufig für die Messung der Oberflächengenauigkeit der Optiken eingesetzt.
Fujinan InterferometerMit Interferometern können kleine Abweichungen, Änderungen des Brechungsindex und Oberflächenunregelmäßigkeiten gemessen werden. Interferometer teilen Licht einer einzigen Quelle in zwei separate Strahlen auf, die verschiedene optische Wege zurücklegen, bevor sie sich wieder treffen. Beim Zusammentreffen bilden sich Interferenzringe, die Informationen über den Unterschied der optischen Weglänge auf den beiden Wegen geben. Interferometer werden häufig für die Messung der Oberflächengenauigkeit der Optiken eingesetzt.
Xonox InterferometerMit Interferometern können kleine Abweichungen, Änderungen des Brechungsindex und Oberflächenunregelmäßigkeiten gemessen werden. Interferometer teilen Licht einer einzigen Quelle in zwei separate Strahlen auf, die verschiedene optische Wege zurücklegen, bevor sie sich wieder treffen. Beim Zusammentreffen bilden sich Interferenzringe, die Informationen über den Unterschied der optischen Weglänge auf den beiden Wegen geben. Interferometer werden häufig für die Messung der Oberflächengenauigkeit der Optiken eingesetzt.
TRIOPTICS Opticentric^® ZentrierprüfgerätMit Zentrierprüfgeräten kann die Abweichung zwischen optischer und mechanischer Achse der Linsen gemessen werden. + AspheroCheck
Zeiss Contura G2 CMMCMMs (Koordinatenmessmaschinen) sind Geräte, die für die physikalische Vermessung der Optikgröße eingesetzt werden. Sie können über einen Computer oder manuell gesteuert werden.
Talysurf PGI 1240 ProfilometerProfilometer sind Geräte für die Messung der Oberflächentopographie von Optiken, die Auskunft über Krümmung, Ebenheit und Unregelmäßigkeiten gibt.
LUPHOScan kontaktloses 3D-ProfilometerProfilometer sind Geräte für die Messung der Oberflächentopographie von Optiken, die Auskunft über Krümmung, Ebenheit und Unregelmäßigkeiten gibt.
Zygo^® NewView™ Profilometer
OptiPro UltraSurf 4X 100 Messsysteme
OGP Smartscopes
Nikon AutokollimatorenAutokollimatoren sind optische Instrumente, mit denen kontaktlose Winkelmessungen möglich sind. Sie werden häufig für die Messung der Genauigkeit der Prismenwinkel eingesetzt.
DigiMicro MikroskopeMikroskope werden für die Vermessung der Oberflächenqualität der Optiken verwendet.
Olympus MX51 MikroskopeMikroskope werden für die Vermessung der Oberflächenqualität der Optiken verwendet.
Park Systems XE-100 Rasterkraftmikroskope (RKM)Rasterkraftmikroskope messen die Oberflächentopographie einer Probe mit atomarer Auflösung, indem sie eine extrem kleine, scharfe Spitze über die Oberfläche scannen. Diese 3D-Rekonstruktion der Oberfläche wird zur Quantifizierung der Oberflächenrauheit verwendet.
Shack-Hartmann-Wellenfrontsensoren (SHWFS)Shack-Hartmann-Wellenfrontsensoren (SHWFS) messen den Fehler der ausgesendeten und reflektierten Wellenfront von optischen Komponenten oder Systemen mit einem hohen Dynamikbereich und mit einer hohen Genauigkeit.
Cavity-Ring-Down-Spektrometer (CRDS)Cavity-Ring-Down-Spektrometer (CRDS) führen hochempfindliche Verlustmessungen sowohl für reflektierende als auch für transmittierende Optiken durch, indem sie die Abschwächung eines Laserpulses messen, der in einen von zwei hochreflektierenden Spiegeln begrenzten Resonator gesendet wird.

Zygo^® VeriFire™ hochauflösendes Interferometer
