Image Analysis Micrometers

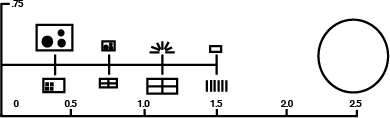

Mikrometercharts zur Bildanalyse sind ideal für die morphologische Kalibrierung und Vermessung von zweidimensionalen Formen geeignet. Sie bieten acht Testbereiche mit Kreisen, Quadraten, Linien und anderen Formen in verschiedenen Größen. Kleine Muster mit Durchmessern bis 6,25 µm sind ideal für die Bildanalyse und Bildverarbeitungssysteme, wohingegen größere Muster wie z.B. eine 2,5“ lange lineare Skala und ein Kreis mit 0,5“ Durchmesser für die Makro-Inspektion genutzt werden können. Die Nummern 1-4 beziehen sich auf die oberen Testmuster und die Nummern 5-8 auf die unteren, jeweils von links nach rechts. Es sind NIST-zertifizierte Versionen der Charts verfügbar, die konform zu den ASTM-E112 Anforderungen sind und bei denen die Muster 1, 2 und 8 vermessen und kalibriert sind.
| Plate | Frame Size | Description |
| 1 | 4.6 x 3.5mm | Circles with 2.00, 1.00, 0.50, and 0.25mm diameter |
| 2 | 1.0 x 0.8mm | Circles with 0.500, 0.250, 0.125, 0.0625mm diameter |
| 3 | 1.0 x 0.8mm | 7 bars separated by 30°, 0.200 x 0.020mm |
| 4 | 1.0 x 0.8mm | Various circles, bars, and angular features |
| 5 | 1.0 x 0.8mm | Squares of 0.100, 0.040, 0.020mm (2 sets) |
| 6 | 2.05 x 1.65mm | Grid with 0.050mm lines at 0.100mm pitch |
| 7 | 4.2 x 3.4mm | Grid with 0.200mm lines at 0.200mm pitch |
| 8 | 10mm long | Scale with 0.010mm divisions |
