Name: 6,25mm D. x -10mm eff. Brw., VIS 0 Beschichtung, negativer Achromat
Brand: TECHSPEC
SKU: 85-877
Price: €80,50

6,25mm D. x -10mm eff. Brw., VIS 0 Beschichtung, negativer Achromat

Spezifikationen

Produktdetails

Typ:

Negative Achromatic Lens

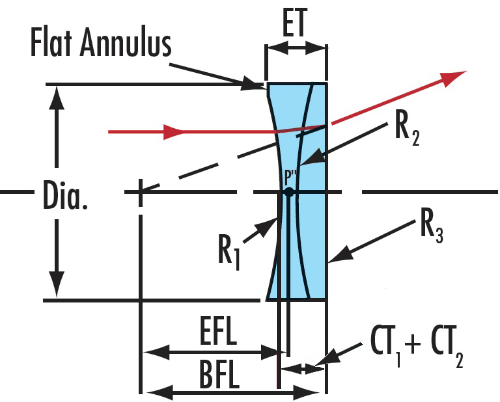

Physikalische und mechanische Eigenschaften

Durchmesser (mm):

6.25 +0.0/-0.025

Freie Apertur CA (mm):

5.6

Zentrierung (Bogenminuten):

Mittendicke CT (mm):

3.50 ±0.10

Mittendicke CT 1 (mm):

1.00 ±0.05

Mittendicke CT 2 (mm):

2.5 ±0.05

Randdicke ET (mm):

4.2

Fase:

Protective bevel as needed

Optische Eigenschaften

Effektive Brennweite EFL (mm):

-10.00

Toleranz Brennweite (%):

±1

Hintere Brennweite BFL (mm):

-11.92

Designwellenlänge Brennweite (nm):

587.6

Radius R₁ (mm):

6.54

Radius R₂ (mm):

5.10

Radius R₃ (mm):

89.10

N-BAF10 / N-SF10

Oberflächenqualität:

40-20

Blende:

1.6

Numerische Apertur NA:

0.31

Beschichtung:

VIS-NIR (400-1000nm)

Beschichtungsspezifikation:

R_avg ≤1.25% @ 400 - 870nm
R_avg ≤1.25% @ 890 - 100nm
R_abs ≤0.25% @ 880nm

Power (P-V) @ 632,8 nm:

1.5λ

Unregelmäßigkeit (P-V) @ 632,8 nm:

λ/4

Wellenlängenbereich (nm):

400 - 1000

Konformität mit Standards

RoHS 2015:

Konform

Reach 219:

Konform

Konformitätszertifikat:

Anzeigen

Produktdetails

Beschichtungen für VIS 0° und VIS-NIR
Durchmesser 6,25 – 25 mm
MgF₂ beschichtete negative Achromate ebenfalls erhältlich

Bei den negativen TECHSPEC^® Achromaten mit breitbandiger AR-Beschichtung sind Farb- und Achsenaberrationen korrigiert. Die Linsen bestehen aus zwei miteinander verkitteten optischen Elementen und werden häufig als Barlow-Linsen zur Verlängerung der Brennweite eingesetzt. Die Achromate sind in verschiedenen Durchmessern sowie mit den Beschichtungen VIS 0° bzw. VIS-NIR erhältlich.

Technische Informationen

Zubehör

Beschichtungskurven

VIS-NIR (400-1000 nm)

Only 2 different Y Axises can be displayed at one time.

Bitte beachten Sie, dass die Beschichtungswerte außerhalb des spezifizierten Designbereichs der Produkte theoretische Werte sind und abweichen können.
