Name: Telezentrisches CobaltTL Objektiv, 0,9X
Brand: TECHSPEC
SKU: 62-901
Price: €2.180,00

Telezentrisches CobaltTL Objektiv, 0,9X

0.9X Magnification

Produkt #62-901 3-4 Tage

- +

€2.180,00

Stk. 1+
€2.180,00

Mengenrabatte
Angebotsanfrage

Preise exklusiv der geltenden Mehrwertsteuer und Abgaben

+ Merkliste
Erstellen Sie einen Account oder melden Sie sich an, um auf gespeicherte Listen zuzugreifen.

Vergleichen

Downloadbereich

Länge (mm):

199.80

Horizontales Bildfeld, 1/2“ Sensor:

8.89mm

Horizontales Bildfeld, 2/3“ Sensor:

12.23mm

Filtergewinde:

M62 x 0.75 (Female)

Max. Durchmesser (mm):

65.0

Gewicht (g):

862

Horizontales Bildfeld, 1“ Sensor:

14.4mm

Numerische Apertur NA, Objektseite:

0.075

Produktnr. Halterung:

#56-025 Sold Separately

Auflagemaß (mm):

17.5

Horizontales Bildfeld, 1,1“ Sensor:

15.65mm

Anzahl Elemente (Gruppen):

10 (7)

Hinweis:

CobaltTL

Horizontales Bildfeld, 1/1,8“ Sensor:

10.01mm

Typische Telezentrie @ 588 nm (°):

<0.089

Typische Verzeichnung @ 588 nm (%):

<0.014

Typ:

Telecentric Lens

Vergrößerung PMAG:

0.9X

Max. Sensorgröße:

1.1"

Arbeitsabstand (mm):

111

Mount:

C-Mount

Blende (f/#):

f/6 - f/22

Beschichtung:

425 - 675nm BBAR

Tiefenschärfe (mm):

±0.66mm at f/10 (20% @ 20 lp/mm)

Bildfeld bei max. Sensorformat, h x v (mm):

15.8 x 11.6

Wellenlängenbereich:

VIS

Konformität mit Standards

RoHS:

Ausgenommen / Ausnahmeregelung

Konformitätszertifikat:

Anzeigen

Beschreibung Produktfamilie

Beidseitig telezentrische Objektive mit hoher Auflösung und In-Line-Beleuchtungsoption
Bis zu 20 Megapixel, 2,2 µm Pixelgröße
Telezentrische C-Mount-Objektive für 1,1“ Sensoren mit Blendenzahl bis zu f/4

TECHSPEC^® Telezentrische CobaltTL Objektive wurden für die Inspektion von Halbleitern und Elektronik sowie für verschiedenste Messungen entwickelt. Diese telezentrischen Objektive erreichen einen hohen Lichtdurchsatz mit branchenführenden geringen Blendenwerten. Die Objektive können mit einer Telezentrie von 0,015° und einer Verzeichnung von nur 0,013% ideal für Stitching-Anwendungen in der Bildverarbeitung eingesetzt werden. Die Sensorformatdiagonale von 17,6 mm der Objektive ist kompatibel mit dem IMX304 1,1“ Sensor von Sony und anderen Sensoren mit ähnlichen Formaten wie z. B. dem IMX183 von Sony. TECHSPEC^® Telezentrische CobaltTL Objektive bieten einmalige Kontrastwerte und erreichen so eine maximale Bildqualität mit höchster Messgenauigkeit. Bei den In-Line-Versionen kann der Beleuchtungseingang gedreht / neu positioniert werden, um eine höchste Flexibilität beim Einbau in Maschinen zu gewährleisten. Die Objektive können in Umgebungen mit starken Vibrationen eingesetzt werden und haben eine abnehmbare Feststellschraube zur Fixierung der Blende.

#62-901, 0.9X CobaltTL Telecentric Lens, Distortion Plot

#62-901, 0.9X CobaltTL Telecentric Lens, Relative Illumination Plot

#62-901, 0.9X CobaltTL Telecentric Lens, Telecentricity Plot

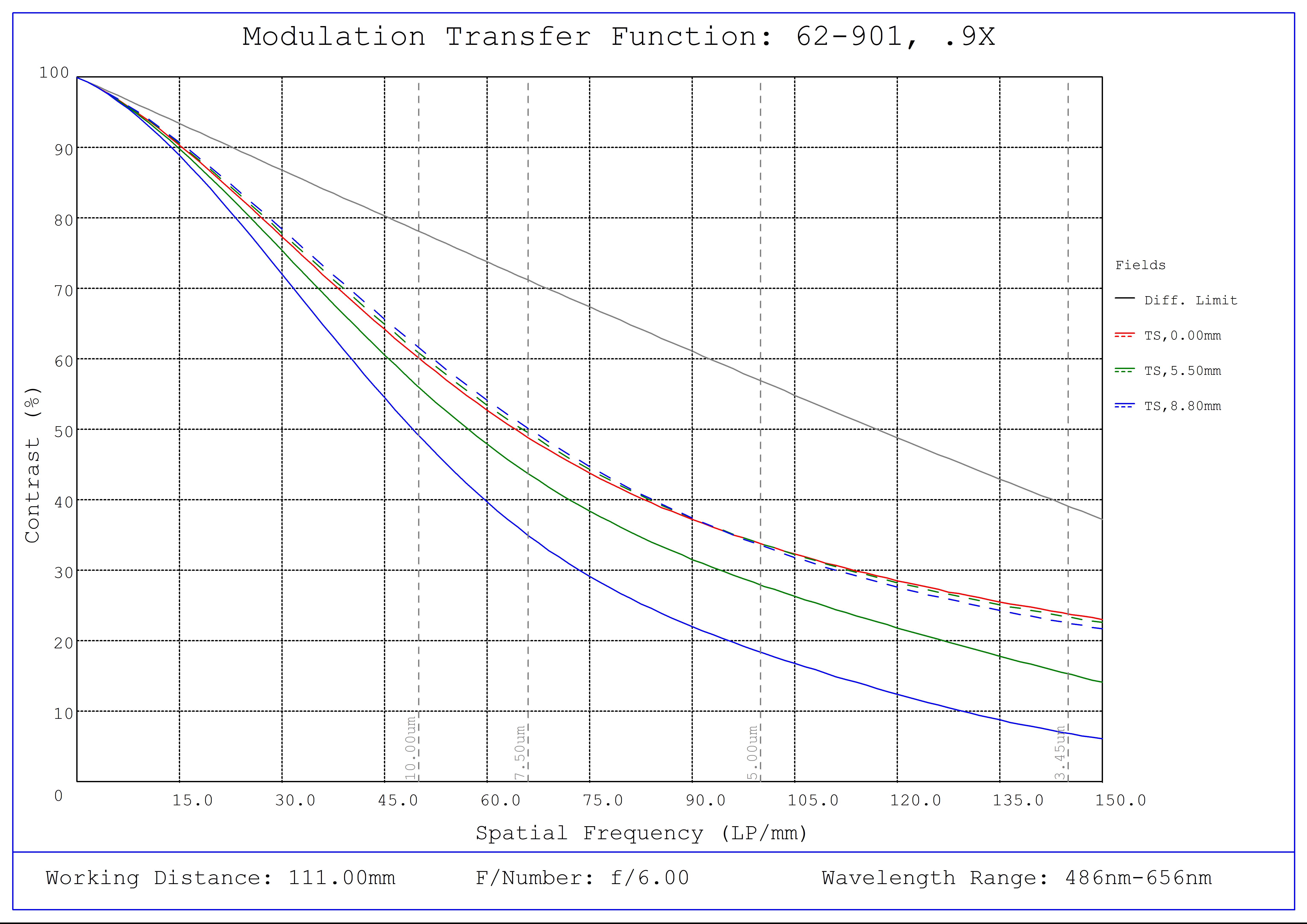

#62-901, 0.9X CobaltTL Telecentric Lens, Modulated Transfer Function (MTF) Plot, 111mm Working Distance, f6

#62-901, 0.9X CobaltTL Telecentric Lens, Depth of Field Plot, 111mm Working Distance, f6

#62-901, 0.9X CobaltTL Telecentric Lens, Modulated Transfer Function (MTF) Plot, 111mm Working Distance, f10

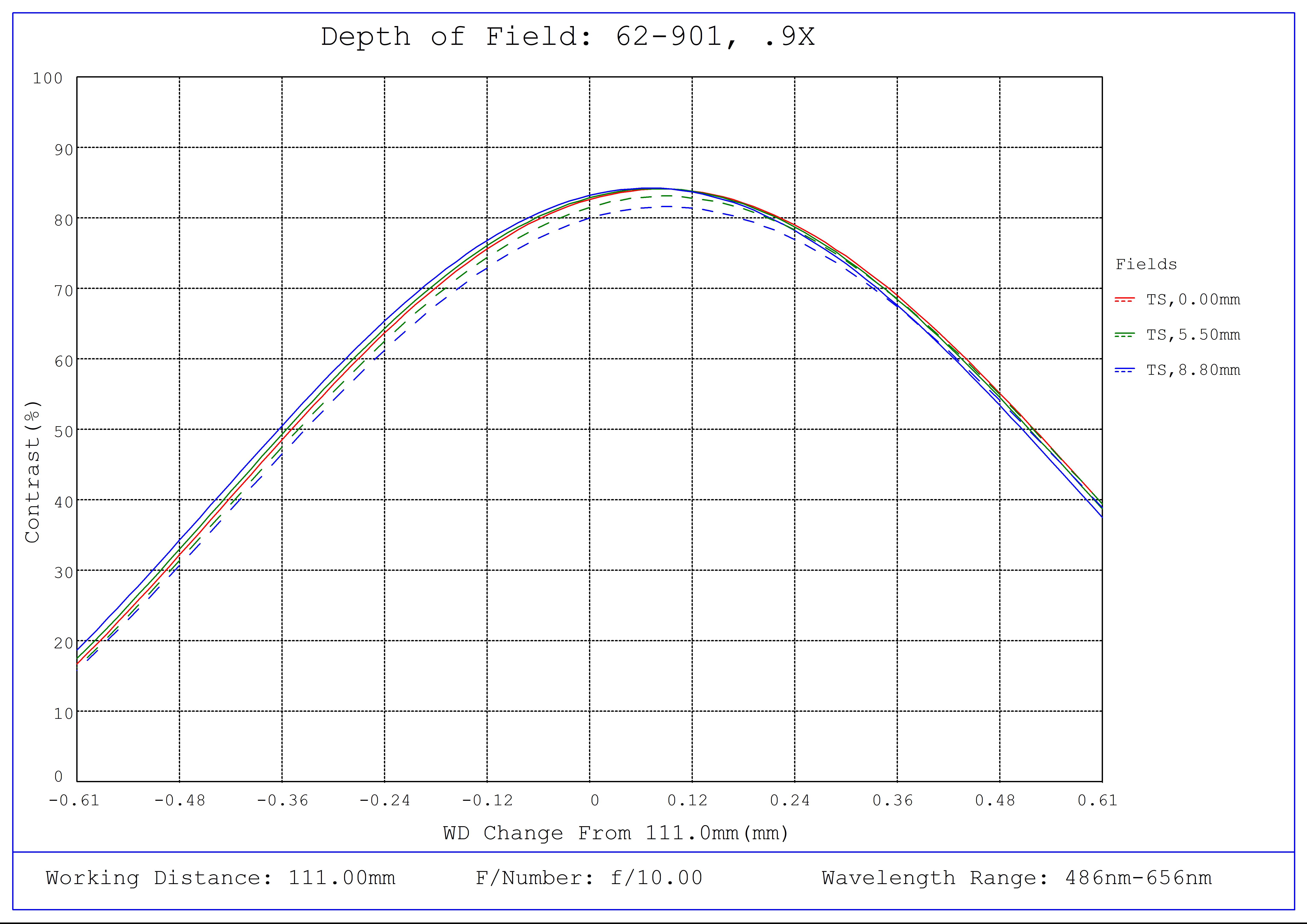

#62-901, 0.9X CobaltTL Telecentric Lens, Depth of Field Plot, 111mm Working Distance, f10

Technische Informationen


Description		Stock No.	Length (A)	Front Diameter (B)	Back Diameter (C)
0.28X	C-Mount	#62-921	197.59mm	138.6mm	50mm
0.36X	C-Mount	#88-602	163.5mm	70mm	43.5mm
0.5X	C-Mount	#62-911	172.9mm	90mm	50mm
0.55X	C-Mount	#88-603	182.5mm	62mm	43.5mm
0.69X	C-Mount	#15-872 / #15-873 (In-Line)	174.96mm	55mm	46mm
0.9X	C-Mount	#62-901	199.8mm	65mm	53mm
