Elliptische Strahlteilerplatten

Elliptical Plate Beamsplitters

×
  • Rundes Profil bei Einsatz unter 45°
  • Versionen für VIS und NIR erhältlich
  • Ideal für die diffuse axiale und In-Line-Beleuchtung

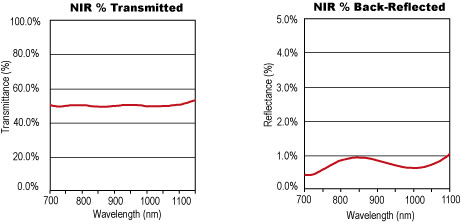

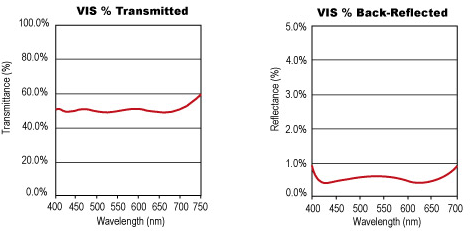

Die TECHSPEC® elliptischen Strahlteilerplatten maximieren die Strahlteilungseffizienz und minimieren den benötigten Befestigungsplatz. Die Strahlteiler sind ideal für die diffuse axiale und In-Line-Beleuchtung. Wenn die Strahlteiler unter 45° eingesetzt werden, haben sie eine runde Apertur mit dem Durchmesser der kürzeren Achse. Sie sind mit 50%-Transmission/50%-Reflexion-Strahlteilerbeschichtungen für VIS und NIR erhältlich und bieten dank der Antireflexbeschichtung eine hohe Effizienz und reduzierte Rückreflexionen. Die Strahlteiler werden mit den Dicken 1 oder 3 mm sowie in verschiedenen Abmessungen und für verschiedene Wellenlängenbereiche angeboten.

Spezifikationen

Aufbau:
Plate
Kanten:
Cut with 0.25mm Maximum Edge Chip
Parallelität (Bogenminuten):
<1
Dicke (mm):
1.00
Toleranz Dicke (mm):
±0.1
Verhältnis Reflexion/Transmission (R/T):
50/50
Substrat:
Oberflächenebenheit (P-V):
<2λ (per inch)
Oberflächenqualität:
60-40

Produkte

 Substrat   Verhältnis Reflexion/Transmission (R/T)   Wellenlängenbereich (nm)   Nebenachse (mm)   Hauptachse (mm)   Dicke (mm)   Vergleichen   Artikelnummer   Preis  Kaufen
N-BK7 50/50 400 - 700 12.50 18.68 1.00
N-BK7 50/50 700 - 1100 12.50 18.68 1.00
N-BK7 50/50 400 - 700 25.00 36.36 1.00
N-BK7 50/50 700 - 1100 25.00 36.36 1.00
N-BK7 50/50 400 - 700 50.00 71.71 1.00
N-BK7 50/50 700 - 1100 50.00 71.71 1.00
