Einachsige Bühnen mit Kreuzrollenlager (Modell mit Durchbohrung)

TECHSPEC® Crossed-Roller Bearing Linear Translation Stages (Thru-Hole Model)

TECHSPEC® Crossed-Roller Bearing Linear Translation Stages (Thru-Hole Model) 30mm, 5/16 70mm, C-Mount (1”-32 TPI) Thread Centered, Lead Screw Drive Stage (Center Drive) 40mm, S-Mount (M12 x 0.5) Thread Centered, Micrometer Drive Stage (Center Drive) +1
×
  • Vier Größen von 30 x 30 mm bis 125 x 125 mm
  • Durchbohrung für einen ungehinderten optischen Strahlengang
  • Metrische und englische Lochmuster erhältlich
  • Mikrometer- und Leitspindelantriebsoptionen

TECHSPEC® Einachsige Bühnen mit Kreuzrollenlager (Modell mit Durchbohrung) haben ein leistungsstarkes Kreuzrollenlager, das diesen Bühnen eine hohe Genauigkeit, Stabilität und Belastbarkeit verleiht. Dank dieses fortschrittlichen Lagersystems bieten diese Bühnen eine präzise Positionierung mit einer Abweichung von der geraden Linie von nur 2 µm. TECHSPEC® Einachsige Bühnen mit Kreuzrollenlager mit Durchbohrung sind so konzipiert, dass sie sich sowohl mit anderen Bühnengrößen als auch mit manuellen TECHSPEC® Bühnen kombinieren lassen, was dem Anwender die Flexibilität bietet, Konfigurationen mit mehreren Achsen zu erstellen. Die Bühnen sind entweder mit englischen oder metrischen Lochmustern erhältlich, um eine einfache Integration in bestehende optomechanische Systeme zu ermöglichen.

Bühnen mit Durchbohrungen sind mit folgendem Gewinde mittig auf der Deckplatte erhältlich: 5/16"-24 Gewinde auf unseren 30-mm-Bühnen zur Verwendung mit unserem #38-534 Lochblendenadapter, S-Mount (M12 x 0,5) auf unseren 40-mm-Bühnen, C-Mount (1"-32 TPI) auf unseren 70-mm-Bühnen und T-Mount (M42 x 0,75) auf unseren 125-mm-Bühnen für eine Kompatibilität mit unseren C-, T- und S-Mount-Tubussystemkomponenten.

Spezifikationen

Art der Bewegung:
Linear (X)
Führungssystem:
Crossed Roller Bearing
Aufbau:
Aluminium Stage
Abweichung von gerader Linie (μm):
2

Produkte

 Bühnengröße (mm)   Typ   Verstellung   Orientierung Verstellschraube   Verstellweg (mm)   Verstellweg (Zoll)   Vergleichen   Artikelnummer   Preis  Kaufen
30 x 30 English Lead Screw Center Drive - 0.5
30 x 30 English English Micrometer Center Drive - 0.5
30 x 30 English Lead Screw Side Drive - 0.5
30 x 30 English English Micrometer Side Drive - 0.5
30 x 30 Metric Lead Screw Center Drive 13 -
30 x 30 Metric Metric Micrometer Center Drive 13 -
30 x 30 Metric Lead Screw Side Drive 13 -
30 x 30 Metric Metric Micrometer Side Drive 13 -
40 x 40 English Lead Screw Center Drive - 0.5
40 x 40 English English Micrometer Center Drive - 0.5
40 x 40 English English Micrometer Center Drive - 1
40 x 40 English Lead Screw Side Drive - 0.5
40 x 40 English English Micrometer Side Drive - 0.5
40 x 40 English English Micrometer Side Drive - 1
40 x 40 Metric Lead Screw Center Drive 13 -
40 x 40 Metric Metric Micrometer Center Drive 13 -
40 x 40 Metric Metric Micrometer Center Drive 25 -
40 x 40 Metric Lead Screw Side Drive 13 -
40 x 40 Metric Metric Micrometer Side Drive 13 -
40 x 40 Metric Metric Micrometer Side Drive 25 -
70 x 70 English Lead Screw Center Drive - 0.5
70 x 70 English English Micrometer Center Drive - 0.5
70 x 70 English English Micrometer Center Drive - 1
70 x 70 English Lead Screw Side Drive - 0.5
70 x 70 English English Micrometer Side Drive - 0.5
70 x 70 English English Micrometer Side Drive - 1
70 x 70 Metric Lead Screw Center Drive 13 -
70 x 70 Metric Metric Micrometer Center Drive 13 -
70 x 70 Metric Metric Micrometer Center Drive 25 -
70 x 70 Metric Lead Screw Side Drive 13 -
70 x 70 Metric Metric Micrometer Side Drive 13 -
70 x 70 Metric Metric Micrometer Side Drive 25 -
125 x 125 English Lead Screw Center Drive - 1
125 x 125 English English Micrometer Center Drive - 1
125 x 125 English English Micrometer Center Drive - 2
125 x 125 English Lead Screw Side Drive - 1
125 x 125 English English Micrometer Side Drive - 1
125 x 125 English English Micrometer Side Drive - 2
125 x 125 Metric Lead Screw Center Drive 25 -
125 x 125 Metric Metric Micrometer Center Drive 25 -
125 x 125 Metric Metric Micrometer Center Drive 50 -
125 x 125 Metric Lead Screw Side Drive 25 -
125 x 125 Metric Metric Micrometer Side Drive 25 -
125 x 125 Metric Metric Micrometer Side Drive 50 -
30 x 30 English English Micrometer Center Drive - 0.25
30 x 30 English English Micrometer Side Drive - 0.25
30 x 30 Metric Metric Micrometer Center Drive 6.5 -
30 x 30 Metric Metric Micrometer Side Drive 6.5 -

Produktdetails

Alle Bühnen sind reinraumtauglich gemäß Klasse 100 (ISO 5) und mit einem Mikrometer- oder Leitspindelantrieb mit mittiger oder seitlicher Verstellung erhältlich. Die Gewindesteigung der Gewindeschraube dieser verstellbaren Bühne beträgt 0,5 mm, während metrische Mikrometerschrauben 0,5 mm Gewindesteigung mit 0,01-mm-Skala und englische Mikrometerschrauben 0,025'' Gewindesteigung mit 0,001''-Skala aufweisen.

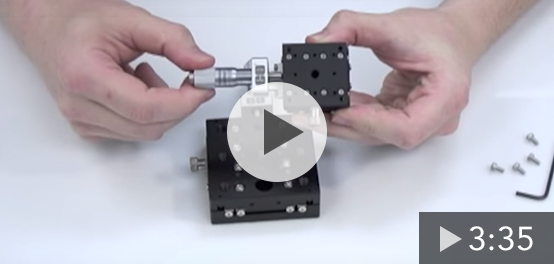

Zur Konfigurierung Ihres eigenen mehrachsigen X-Y-Z-Positionierungssystems mit unseren Bühnen stehen TECHSPEC Z-Achsen-Winkel zur Verfügung. TECHSPEC Bodenadapterplatten bieten eine einfache und bequeme Möglichkeit, 30-mm- und 40-mm-Bühnen auf Standard-Lochplatten zu montieren. Für unsere 70-mm- und 125-mm-Bühnen, die direkt auf Lochplatten montiert werden können, wird keine Adapterplatte benötigt.

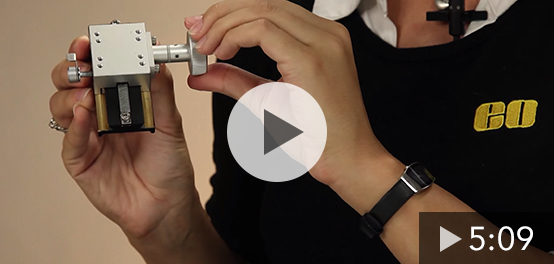

Technische Informationen

Zubehör

Titel VergleichenArtikelnummer  Preis Kaufen
Z-Achsen-Adapter für 125mm Bühnen, metrisch #67-089 €165,00   Angebotsanfrage
  • Kontakt
    ×
Z-Achsen-Adapter für 125mm Bühnen, englisch #66-489 €165,00 Stk. 3+ €143,80   Angebotsanfrage
  • 3-4 Tage
    ×
Z-Achsen-Adapter für 70mm Bühnen, metrisch #67-088 €127,00   Angebotsanfrage
  • 3-4 Tage
    ×
Z-Achsen-Adapter für 70mm Bühnen, englisch #66-488 €127,00 Stk. 3+ €111,10   Angebotsanfrage
  • 3-4 Tage
    ×
Z-Achsen-Adapter für 4mm Bühnen, metrisch #67-087 €89,00   Angebotsanfrage
  • 3-4 Tage
    ×
Z-Achsen-Adapter für 40mm Bühnen, englisch #66-487 €89,00 Stk. 3+ €77,80   Angebotsanfrage
  • 3-4 Tage
    ×
Z-Achsen-Adapter für 30mm Bühnen, metrisch #67-086 €73,50   Angebotsanfrage
  • Kontakt
    ×
Z-Achsen-Adapter für 30mm Bühnen, englisch #66-486 €73,50 Stk. 3+ €64,60   Angebotsanfrage
  • 3-4 Tage
    ×
Adapterplatte für 30mm/40mm Bühnen, metrisch #66-493 €70,50 Stk. 3+ €62,00   Angebotsanfrage
  • 3-4 Tage
    ×
Adapterplatte für 30mm/40mm Bühnen, englisch #66-492 €70,50 Stk. 3+ €62,00   Angebotsanfrage
  • 3-4 Tage
    ×
Bodenadapterplatte für 30mm/40mm Bühnen, metrisch #66-620 €70,50   Angebotsanfrage
  • 3-4 Tage
    ×
Bodenadapterplatte für 30mm/40mm Bühnen, englisch #66-491 €70,50 Stk. 3+ €62,00   Angebotsanfrage
  • 3-4 Tage
    ×
