TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

Breitbandige dielektrisch beschichtete λ/10-Spiegel

×
  • Bessere Reflexion und LIDT als bei Metallbeschichtungen

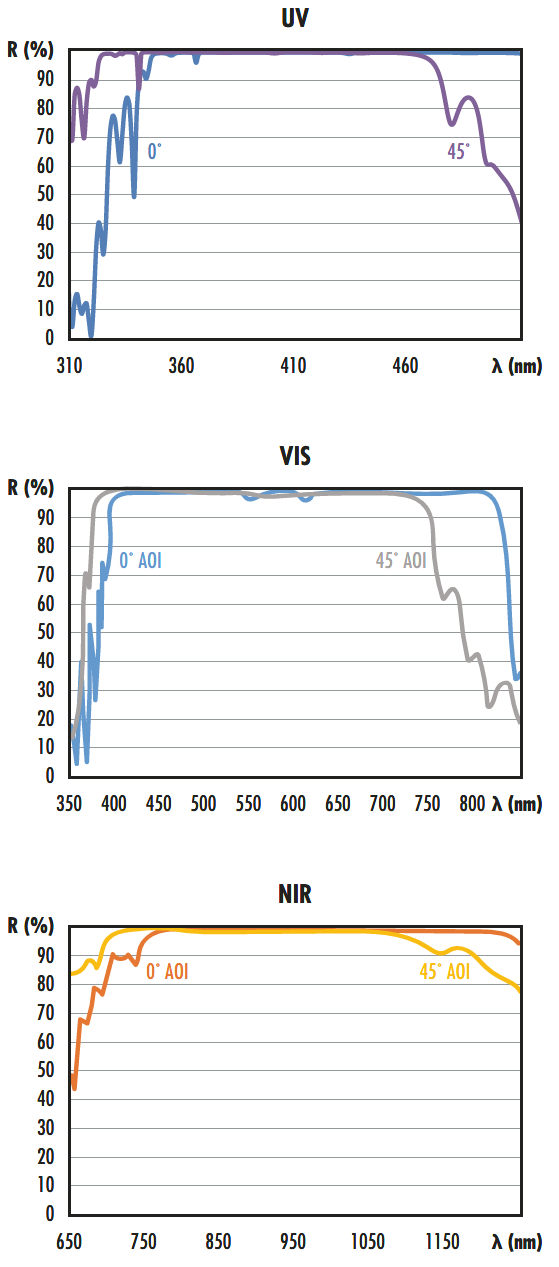

  • Durchschnittliche Reflexion >99% über breite Bereiche im UV, VIS und NIR
  • Für alle Polarisationsrichtungen von 0 - 45°

Die breitbandigen, dielektrisch beschichteten TECHSPEC® λ/10-Spiegel eignen sich ideal zur Strahlumlenkung oder für Anwendungen mit mehreren Laserquellen. Diese optischen Spiegel besitzen eine bessere Reflektivität als metallbeschichtete Standardspiegel und erhöhen so die Effizienz des Systems, durch Minimierung der Energieverluste. Das extrem haltbare Quarzglassubstrat besitzt einen niedrigen Wärmeausdehnungskoeffizienten und eine hohe Abriebfestigkeit. Die breitbandigen, dielektrisch beschichteten TECHSPEC® λ/10-Spiegel wurden für Anwendungen im sichtbaren Spektrum sowie im nahen Infrarotspektrum entwickelt.

Spezifikationen

Freie Apertur (%):
90
Oberflächenebenheit (P-V):
λ/10
Substrat:
Fused Silica (Corning 7980)
Oberflächenqualität:
20-10
Art der Beschichtung:
Dielectric
Einfallswinkel (°):
0-45

Produkte

Durchm. (mm)  Größe (mm)   Dicke (mm)   Wellenlängenbereich (nm)   Vergleichen   Artikelnummer   Preis  Kaufen
5.00 - 2.00 320 - 450
6.35 - 4.00 320 - 450
10.00 - 2.00 320 - 450
- 10.00 x 10.00 2.00 320 - 450
12.50 - 3.00 320 - 450
- 12.50 x 12.50 3.00 320 - 450
12.70 - 6.35 320 - 450
15.00 - 3.00 320 - 450
- 15.00 x 15.00 3.00 320 - 450
19.10 - 6.35 320 - 450
20.00 - 3.00 320 - 450
- 20.00 x 20.00 3.00 320 - 450
25.00 - 4.00 320 - 450
- 25.00 x 25.00 4.00 320 - 450
- 25.00 x 35.00 5.00 320 - 450
25.40 - 6.35 320 - 450
30.00 - 5.00 320 - 450
35.00 - 5.00 320 - 450
38.10 - 6.35 320 - 450
40.00 - 5.00 320 - 450
50.00 - 10.00 320 - 450
- 50.00 x 50.00 5.00 320 - 450
50.80 - 9.53 320 - 450
75.00 - 7.50 320 - 450
- 75.00 x 75.00 7.50 320 - 450
100.00 - 10.00 320 - 450
- 100.00 x 100.00 10.00 320 - 450
5.00 - 2.00 400 - 750
6.35 - 4.00 400 - 750
10.00 - 2.00 400 - 750
- 10.00 x 10.00 2.00 400 - 750
12.50 - 3.00 400 - 750
- 12.50 x 12.50 3.00 400 - 750
12.70 - 6.35 400 - 750
15.00 - 3.00 400 - 750
- 15.00 x 15.00 3.00 400 - 750
19.10 - 6.35 400 - 750
20.00 - 3.00 400 - 750
- 20.00 x 20.00 3.00 400 - 750
25.00 - 4.00 400 - 750
- 25.00 x 25.00 4.00 400 - 750
- 25.00 x 35.00 5.00 400 - 750
25.40 - 6.35 400 - 750
30.00 - 5.00 400 - 750
35.00 - 5.00 400 - 750
38.10 - 6.35 400 - 750
40.00 - 5.00 400 - 750
50.00 - 10.00 400 - 750
- 50.00 x 50.00 5.00 400 - 750
50.80 - 9.53 400 - 750
75.00 - 7.50 400 - 750
- 75.00 x 75.00 7.50 400 - 750
100.00 - 10.00 400 - 750
- 100.00 x 100.00 10.00 400 - 750
5.00 - 2.00 750 - 1100
6.35 - 4.00 750 - 1100
10.00 - 2.00 750 - 1100
- 10.00 x 10.00 2.00 750 - 1100
12.50 - 3.00 750 - 1100
- 12.50 x 12.50 3.00 750 - 1100
12.70 - 6.35 750 - 1100
15.00 - 3.00 750 - 1100
- 15.00 x 15.00 3.00 750 - 1100
19.10 - 6.35 750 - 1100
20.00 - 3.00 750 - 1100
- 20.00 x 20.00 3.00 750 - 1100
25.00 - 4.00 750 - 1100
- 25.00 x 25.00 4.00 750 - 1100
- 25.00 x 35.00 5.00 750 - 1100
25.40 - 6.35 750 - 1100
30.00 - 5.00 750 - 1100
35.00 - 5.00 750 - 1100
38.10 - 6.35 750 - 1100
40.00 - 5.00 750 - 1100
50.00 - 10.00 750 - 1100
- 50.00 x 50.00 5.00 750 - 1100
50.80 - 9.53 750 - 1100
75.00 - 7.50 750 - 1100
- 75.00 x 75.00 7.50 750 - 1100
100.00 - 10.00 750 - 1100
- 100.00 x 100.00 10.00 750 - 1100
