ID Produktfamilie Die ID der Produktfamilie kann in das Suchfenster kopiert werden, um schnell die gewünschte Produktfamilie zu finden. #4045

SCHOTT NIR-Sperrfilter aus Farbglas für raue Umgebungen

Mehr Produkte von SCHOTT Optical Components

Hohe Absorption im NIR-Bereich
Entwickelt für den Einsatz in rauen Umgebungen mit hoher Feuchtigkeit
Größe 50 x 50 mm mit 1 mm Dicke

Die SCHOTT NIR-Sperrfilter aus Farbglas für raue Umgebungen haben eine hohe Beständigkeit gegenüber Feuchtigkeit und können daher ideal in schwierigen Bedingungen eingesetzt werden. Die Filter wurden für die Farbbildgebung entwickelt, sind aus hochqualitativem Glas hergestellt und bieten somit eine hohe Farbgenauigkeit. SCHOTT NIR-Sperrfilter aus Farbglas für raue Umgebungen sind in 50 x 50 mm Größe erhältlich mit 1 mm Dicke und können einfach in Bildverarbeitungssysteme integriert werden. Kundenspezifische Größen von 5 bis 160 mm sind auf Anfrage erhältlich. Weitere Informationen zu Fertigungsmöglichkeiten von Farbglasfiltern finden Sie auf unserer Webseite.

Spezifikationen

Größe (mm):

50.0 x 50.0

Länge (mm):

50.00

Dicke (mm):

1.00 ±0.1

Breite (mm):

50.00

Toleranz Größe (mm):

±0.2

Fase:

Protective as needed

Beschichtung:

Uncoated

Farbe:

Blue-Green

Oberflächenqualität:

60-40

Wellenlänge:

UV-VIS

Produkte
Produktdetails
Technische Informationen
Zubehör
Passende Produkte
Quote Your Size
Tipps & Downloads

Produkte

ZWL (nm)	Glas-/Filternummer	Größe (mm)	Dicke (mm)	Artikelnummer	Preis	Kaufen

500.00 500.00	SCHOTT BG60 SCHOTT BG60	50.0 x 50.0 50.0 x 50.0	1.00 1.00	#14-431	187,00 €187,00 Stk. 11+ €165,00 Angebotsanfrage	Lagernd ×
490.00 490.00	SCHOTT BG61 SCHOTT BG61	50.0 x 50.0 50.0 x 50.0	1.00 1.00	#14-433	187,00 €187,00 Stk. 11+ €165,00 Angebotsanfrage	Lagernd ×
500.00 500.00	SCHOTT BG62 SCHOTT BG62	50.0 x 50.0 50.0 x 50.0	1.00 1.00	#14-435	187,00 €187,00 Stk. 11+ €165,00 Angebotsanfrage	Lagernd ×
480.00 480.00	SCHOTT BG63 SCHOTT BG63	50.0 x 50.0 50.0 x 50.0	1.00 1.00	#14-437	187,00 €187,00 Stk. 11+ €165,00 Angebotsanfrage	Lagernd ×
450.00 450.00	SCHOTT BG64 SCHOTT BG64	50.0 x 50.0 50.0 x 50.0	1.00 1.00	#14-439	187,00 €187,00 Stk. 11+ €165,00 Angebotsanfrage	Lagernd ×
510.00 510.00	SCHOTT BG67 SCHOTT BG67	50.0 x 50.0 50.0 x 50.0	1.00 1.00	#14-441 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	131,95 €131,95 Angebotsanfrage	3-4 Tage ×

Haben Sie Ihre genaue Größe nicht gefunden? Fordern Sie hier ein sofortiges Angebot für Ihre gewünschte Größe an.

Produktdetails

Filtersimulationssoftware

Klicken Sie hier, um das SCHOTT-Farbglass-Berechnungsprogramm herunterzuladen. Damit können Sie die internen und externe Transmission jedes SCHOTT-Glastyps berechnen. Das Programm kann die Leistung von einzelnen Filtern mit benutzerdefinierter Dicke oder von gestapelten Filtern mit unterschiedlichen Glastypen und Dicken simulieren.

Schnelle kundenspezifische Angebote möglich

Besuchen Sie bitte unseren Preisrechner für Farbglasfilter, wenn Sie einen runden, quadratischen oder rechteckigen Filter in den Größen 5 mm bis 50 mm benötigen. Wir senden Ihnen schnellstmöglich ein Angebot zu und können die Produkte in der gewünschten Größe in etwa 2 Wochen liefern. Eine komplette Liste der standardmäßigen Fertigungstoleranzen und Einschränkungen ist angegeben. Informationen zu komplett kundenspezifischen Filtern finden Sie auf der Seite Kundenspezifische optische Filtergläser.

Technische Informationen

Zubehör

Passende Produkte

Quote Your Size

Bitte geben Sie hier Ihre benötigten Spezifikationen an:

Glasnummer

This size filter is outside of our standard range. Please contact us to discuss manufacturing feasibility and get a custom quote.

Voraussichtliche Lieferzeit: 3-4 Wochen

Standardmäßige Fertigungstoleranzen:

Kantenlänge und Durchmesser	+/-0,2 mm
Dicke	Für ≤1 mm: ± 0,1 mm Für >1 – 3 mm: ± 0,2 mm
Oberflächenqualität	60 – 40
Oberflächengenauigkeit	≤8 Wellen
Parallelität	3 arcmin
Freie Apertur	≥90%
Kanten & Fasen	Runde Form ≥∅5 mm: polierte Kanten und Schutzfase Quadratische und rechteckige Form <50 x 50 mm: polierte Kanten, keine Fase
Ausplatzer	Für ≤∅80 mm: <0,3 mm (5/E0.3), für ≥∅81 mm <0,6 mm (5/E0.6)

Oberflächenqualität entsprechend DIN ISO 10110:

Polierqualität	P2
Defekte	5/3 x 0,63
Alle Kanten maschinell bearbeitet.
Runde Filter mit Fase von max. 0,5 mm, quadratische und rechteckige Filter <50x50 mm ohne Fase.
Ausplatzer an Kanten erlaubt bis 5/E0,3.

Generelle Informationen über optisches Filterglas von SCHOTT:
BG	Blau und blaugrüne Gläser sowie Gläser mit mehreren Bändern
GG	Nahezu farblose bis gelbe Gläser, transmittieren IR
KG	Nahezu farblose Gläser mit hoher VIS-Transmission und IR-Absorption
NG	Neutraldichtegläser mit gleichmäßiger VIS-Abschwächung
OG	Orange Gläser, transmittieren IR
RG	Rote und schwarze Gläser, blocken VIS, transmittieren IR
UG	Schwarze und blaue Gläser, transmittieren UV
VG	Grüne Gläser
WG	Farblose Gläser mit verschiedenen UV-Grenzwellenlängen, transmittierend im VIS- und IR-Bereich

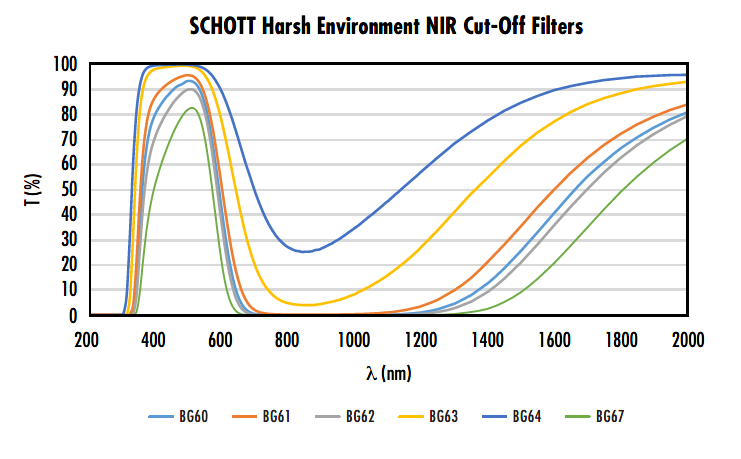

Hinweis: Die Spektralkurven oben zeigen den internen Transmissionsgrad der individuellen optischen Filtergläser.
