ID Produktfamilie Die ID der Produktfamilie kann in das Suchfenster kopiert werden, um schnell die gewünschte Produktfamilie zu finden. #3922

TECHSPEC^® components are designed, specified, or manufactured by Edmund Optics. Learn More

Ultra-entspiegelte λ/10 Fenster

λ/10 Ultra-Low Reflectivity Windows

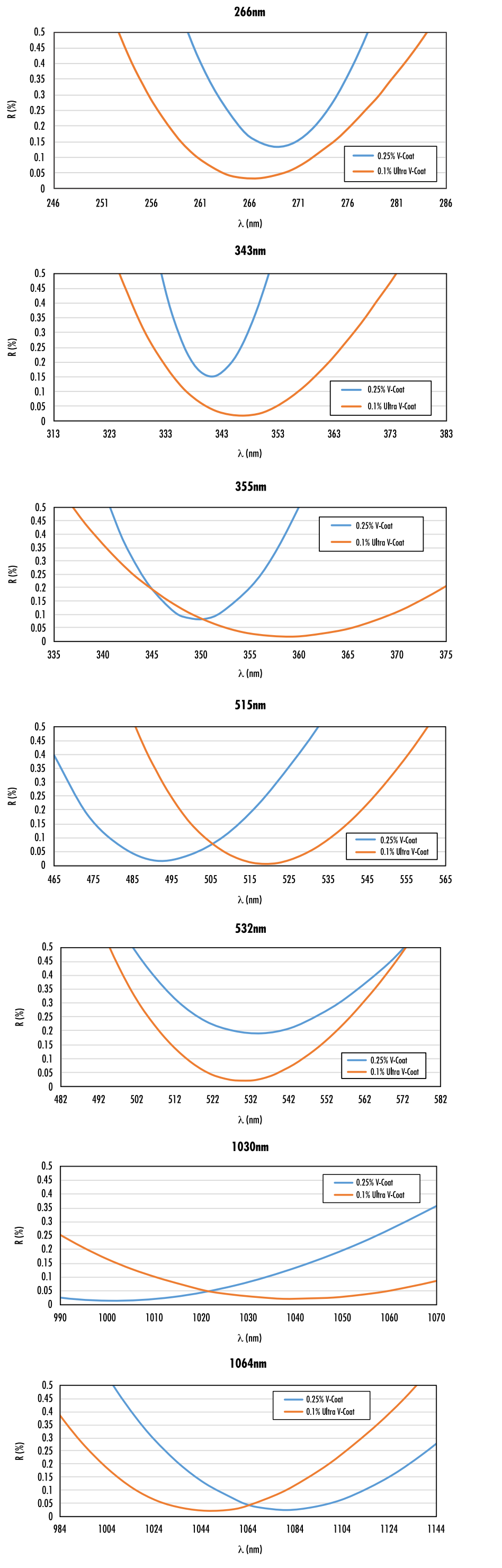

< 0,1% Reflexion bei Laserlinienbeschichtungen
Versionen für Nd:YAG- und Yb:YAG-Wellenlängen
Reduzieren typische Verluste im Lasersystem um 3% (verglichen mit einem auf 0,25% spezifizierten System mit 10 transmissiven Optiken)
Höhere Transmission reduziert Rückreflexionen, Geisterbilder und Streulicht

TECHSPEC^® Ultra-entspiegelte λ/10 Fenster besitzen eine Antireflexbeschichtung, die eine Reflexion von weniger als 0,1% bei der Designwellenlänge ermöglicht. Diese Fenster bestehen aus hochwertigen Quarzsubstraten mit einer Oberflächenebenheit von λ/10 und einer Oberflächenqualität von 10-5, um die Streuung zu minimieren. Mit einem extrem niedrigen Reflexionsvermögen und hohen Laserzerstörschwellen eignen sich diese Fenster ideal für die Integration in Lasersysteme, um Oberflächenreflexionen weitgehend zu vermeiden. TECHSPEC^® Ultra-entspiegelte λ/10 Fenster mit Laser-V-Beschichtungen sind für die Nd:YAG-Laserwellenlängen im Bereich von 266 nm bis 1064 nm verfügbar. Durchmessergrößen von 12,7 mm bis 50,8 mm sind verfügbar.

Spezifikationen

Fase:

Protective as needed

Parallelität (Bogenminuten):

Elastizitätsmodul (GPa):

Poisson-Zahl:

0.16

Kanten:

Fine Ground

Einfallswinkel (°):

Substrat:

Fused Silica (Corning 7980)

Oberflächenebenheit (P-V):

λ/10

Oberflächenqualität:

10-5

Brechungsindex (n_d):

1.458

Abbe-Zahl (v_d):

67.8

Güte Quarzglas:

7980 0F

Thermischer Ausdehnungskoeffizient CTE (10^-6/°C):

0.52 (+5 to +35°C)
0.57 (0 to +200°C)
0.48 (-100 to +200°C)

Dichte (g/cm³):

2.20

Produkte
Technische Informationen
Zubehör
Passende Produkte
Kundenspezifische Produkte
Tipps & Downloads

Produkte

Beschichtung	Durchm. (mm)	Dicke (mm)	DWL (nm)	Artikelnummer	Preis	Kaufen

Laser Ultra V-Coat (266nm) Laser Ultra V-Coat (266nm)	38.10 38.10	6.35 6.35	266 266	#11-224 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	103,00 €103,00 Angebotsanfrage	3-4 Tage ×
Laser Ultra V-Coat (343nm) Laser Ultra V-Coat (343nm)	25.40 25.40	6.35 6.35	343 343	#11-231 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	82,00 €82,00 Angebotsanfrage	3-4 Tage ×
Laser Ultra V-Coat (515nm) Laser Ultra V-Coat (515nm)	50.80 50.80	9.53 9.53	515 515	#11-258 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	206,00 €206,00 Angebotsanfrage	3-4 Tage ×
Laser Ultra V-Coat (532nm) Laser Ultra V-Coat (532nm)	12.70 12.70	6.35 6.35	532 532	#11-259 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	72,00 €72,00 Angebotsanfrage	3-4 Tage ×
Laser Ultra V-Coat (532nm) Laser Ultra V-Coat (532nm)	19.10 19.10	6.35 6.35	532 532	#11-261 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	103,00 €103,00 Angebotsanfrage	3-4 Tage ×
Laser Ultra V-Coat (532nm) Laser Ultra V-Coat (532nm)	38.10 38.10	6.35 6.35	532 532	#11-264 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	103,00 €103,00 Angebotsanfrage	3-4 Tage ×
Laser Ultra V-Coat (532nm) Laser Ultra V-Coat (532nm)	50.80 50.80	9.53 9.53	532 532	#11-266 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	206,00 €206,00 Angebotsanfrage	3-4 Tage ×
Laser Ultra V-Coat (1030nm) Laser Ultra V-Coat (1030nm)	12.70 12.70	6.35 6.35	1030 1030	#11-267 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	72,00 €72,00 Angebotsanfrage	3-4 Tage ×
Laser Ultra V-Coat (1030nm) Laser Ultra V-Coat (1030nm)	38.10 38.10	6.35 6.35	1030 1030	#11-272 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	103,00 €103,00 Angebotsanfrage	3-4 Tage ×
Laser Ultra V-Coat (1030nm) Laser Ultra V-Coat (1030nm)	50.80 50.80	9.53 9.53	1030 1030	#11-274 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	206,00 €206,00 Angebotsanfrage	3-4 Tage ×
Laser Ultra V-Coat (1064nm) Laser Ultra V-Coat (1064nm)	19.10 19.10	6.35 6.35	1064 1064	#11-277 Ausverkauf Ausverkauf Die Verfügbarkeit der Produkte ist begrenzt, deshalb greifen Sie schnell zu bevor sie vergriffen sind. Wir bitten um Ihr Verständnis, dass reduzierte Artikel vom Umtausch leider ausgeschlossen sind. Bis zu 80 % Rabatt auf ausgewählte Produkte. Kein Gutscheincode erforderlich!	103,00 €103,00 Angebotsanfrage	3-4 Tage ×
