ROBUST

UND STABILISIERT

Pixelverschiebungen nach Stößen und Vibrationen auf ein Minimum reduziert
Robuste Mechanik mit vereinfachtem Fokusmechanismus
Verklebung der einzelnen Elemente des Objektivs im Gehäuse, um die optische Punktstabilität zu erhalten

Die Stabilisierung gewährleistet, dass die optische Ausrichtung und Fokusposition auch bei Erschütterungen erhalten bleibt. Zusätzlich zur Festblende und dem vereinfachten Fokusmechanismus werden die einzelnen Linsenelemente verklebt, um eine Verschiebung im Gehäuse zu verhindern.

Warum werden stabilisierte Objektive benötigt?

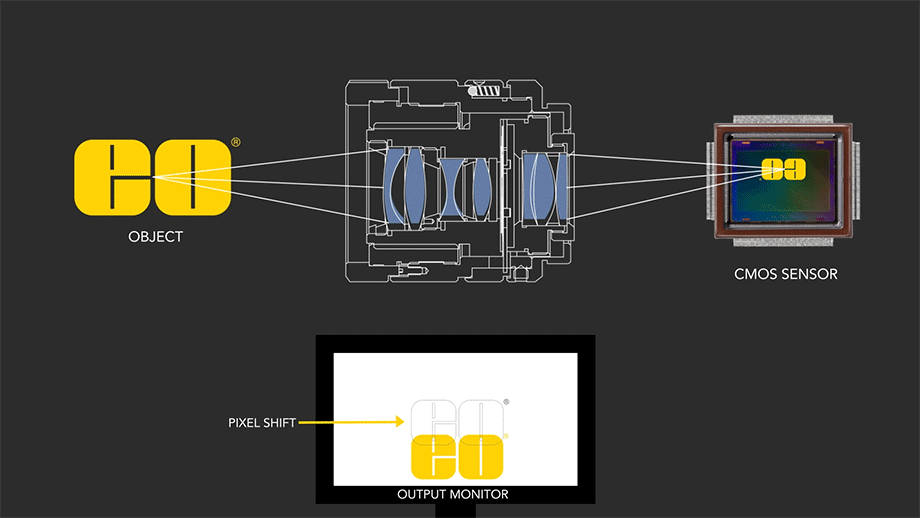

STANDARDBJEKTIV DER C-SERIE

Wenn das Bildverarbeitungssystem aufgrund von Vibrationen oder Stößen wackelt, werden die Objektivelemente dezentriert und das auf dem Kamerasensor erzeugte Bild wackelt ebenfalls, wodurch sich das Bild auf andere Pixel verschiebt. Die Bewegungen in unserem Objektiv der C-Serie sind zu Zwecken der Veranschaulichung übertrieben dargestellt.

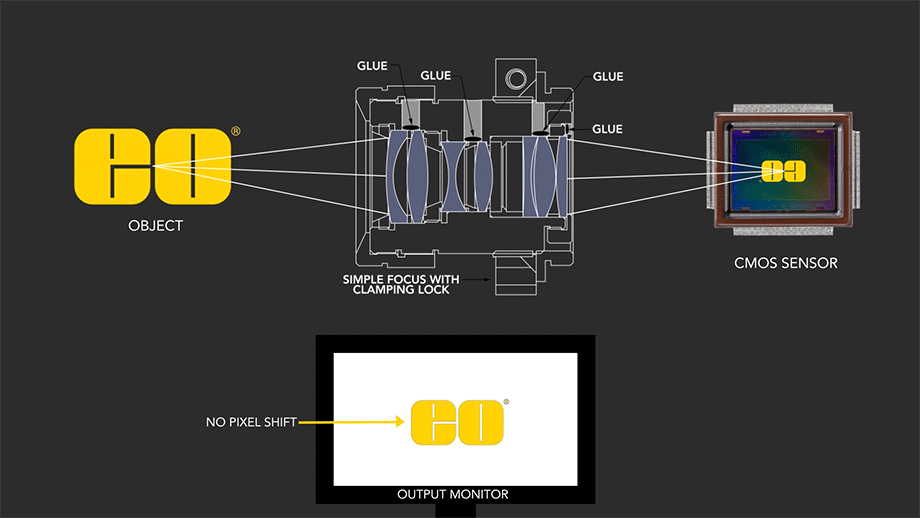

ROBUSTES OBJEKTIV DER Cr-SERIE

Die robusten, stabilisierten Objektive der Cr-Serie haben das gleiche optische Design wie die Objektive der C-Serie. Die Objektive der Cr-Serie minimieren jedoch die Pixelverschiebung bei Stößen und Vibrationen, indem interne Objektivelemente im Objektivgehäuse verklebt werden, sodass das Bild unverändert bleibt.

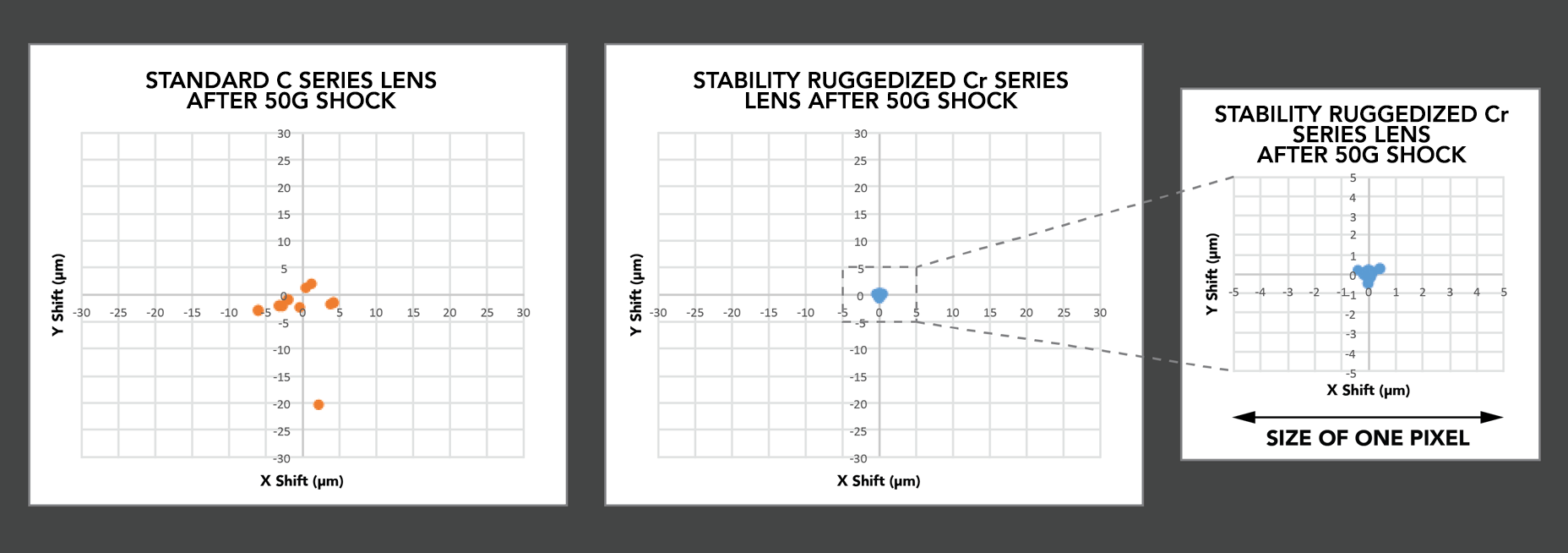

Pixelverschiebung nach einem Stoß mit 50 g

Während die Objektive mit Festbrennweite der C-Serie (Standardobjektive) auf der linken Seite eigentlich eine gute Leistung zeigen, sieht man doch eine Pixelverschiebung von über einem Pixel nach einem Stoß mit 50 g. Im Gegensatz dazu weist ein stabilisiertes Objektiv der Cr-Serie, welches einen Stoß der gleichen Stärke erfährt, eine Pixelverschiebung von weniger als 1 µm auf, was wesentlich kleiner als die Größe eines Pixels ist.

Robuste stabilisierte Objektive von Edmund Optics^®

Robuste M12-Objektive der blauen Serie

S-Mount-Objektive für bis zu ½“ Sensoren
Für Sensoren mit bis zu 5 Megapixel und 1,4 µm Pixelgröße
Robuste Version (bis 50 g Stöße) unserer Objektive der blauen Serie mit eingeklebten Optiken
2 bis 25 mm Brennweite

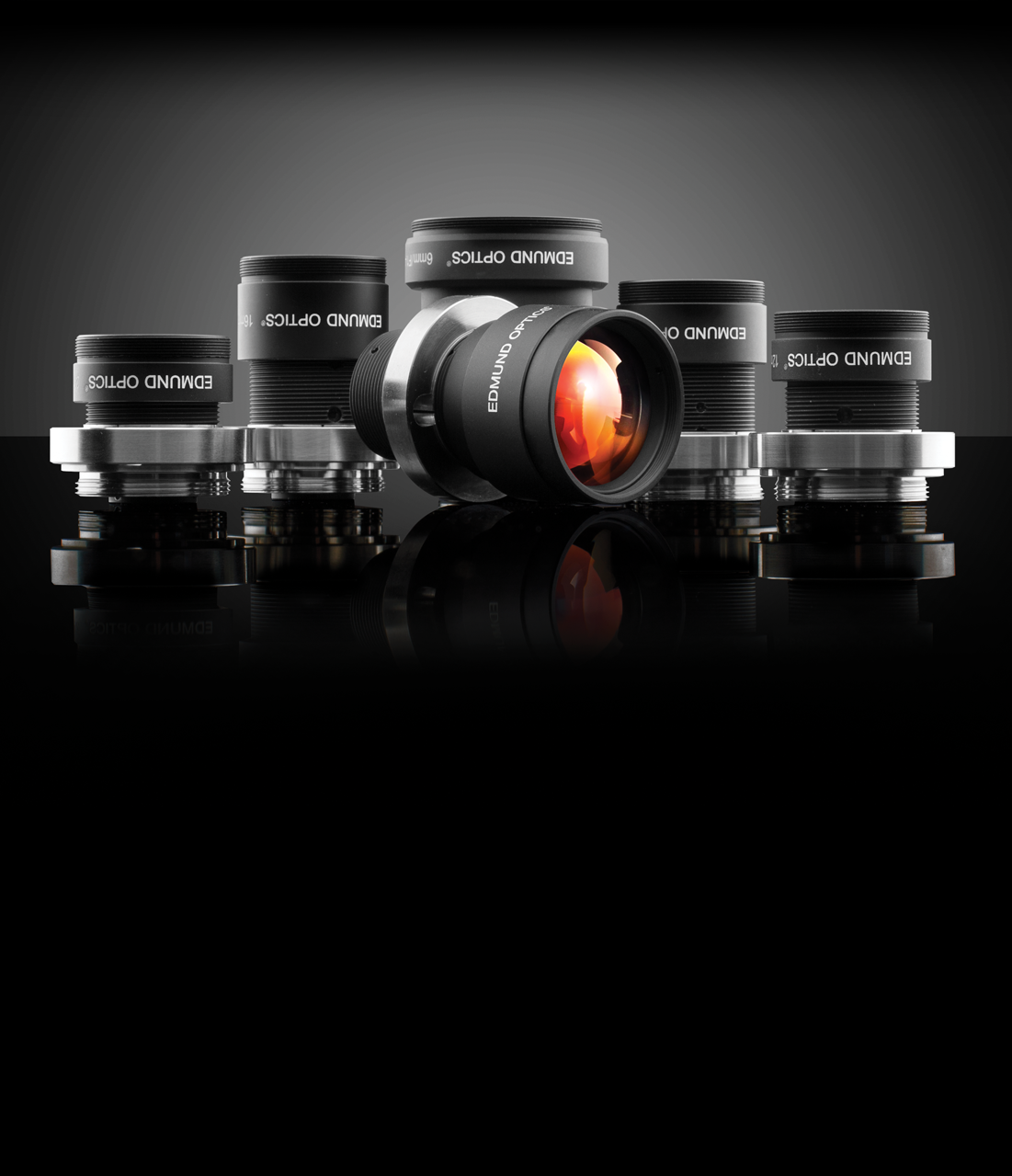

Objektive mit Festbrennweite der Cr-Serie

C-Mount-Objektive für bis zu 2/3“ Sensoren
Bis zu 7,5 Megapixel und 2,8 µm Pixelgröße
Robuste Version (50 g Stöße) unserer Objektive der C-Serie
3,5 bis 50 mm Brennweite

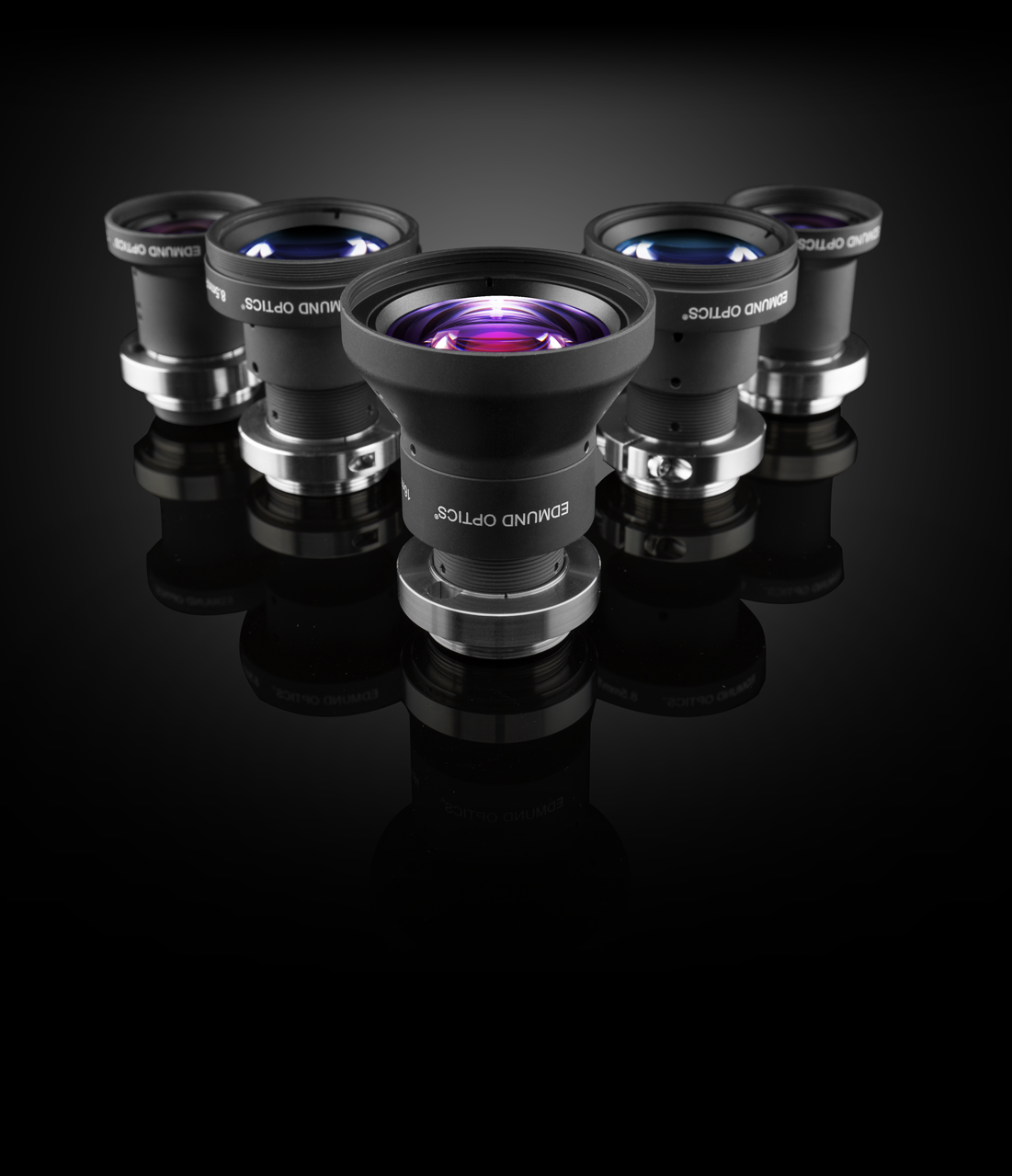

Objektive mit Festbrennweite der HRr-Serie

C-Mount-Objektive für 2/3“ Sensoren
Für Sensoren mit bis zu 9 Megapixel und 1,85 µm Pixelgröße
Robuste Version (Stöße bis 50 g) unserer Objektive der HR-Serie mit eingeklebten Optiken
8,5 bis 12 mm Brennweite

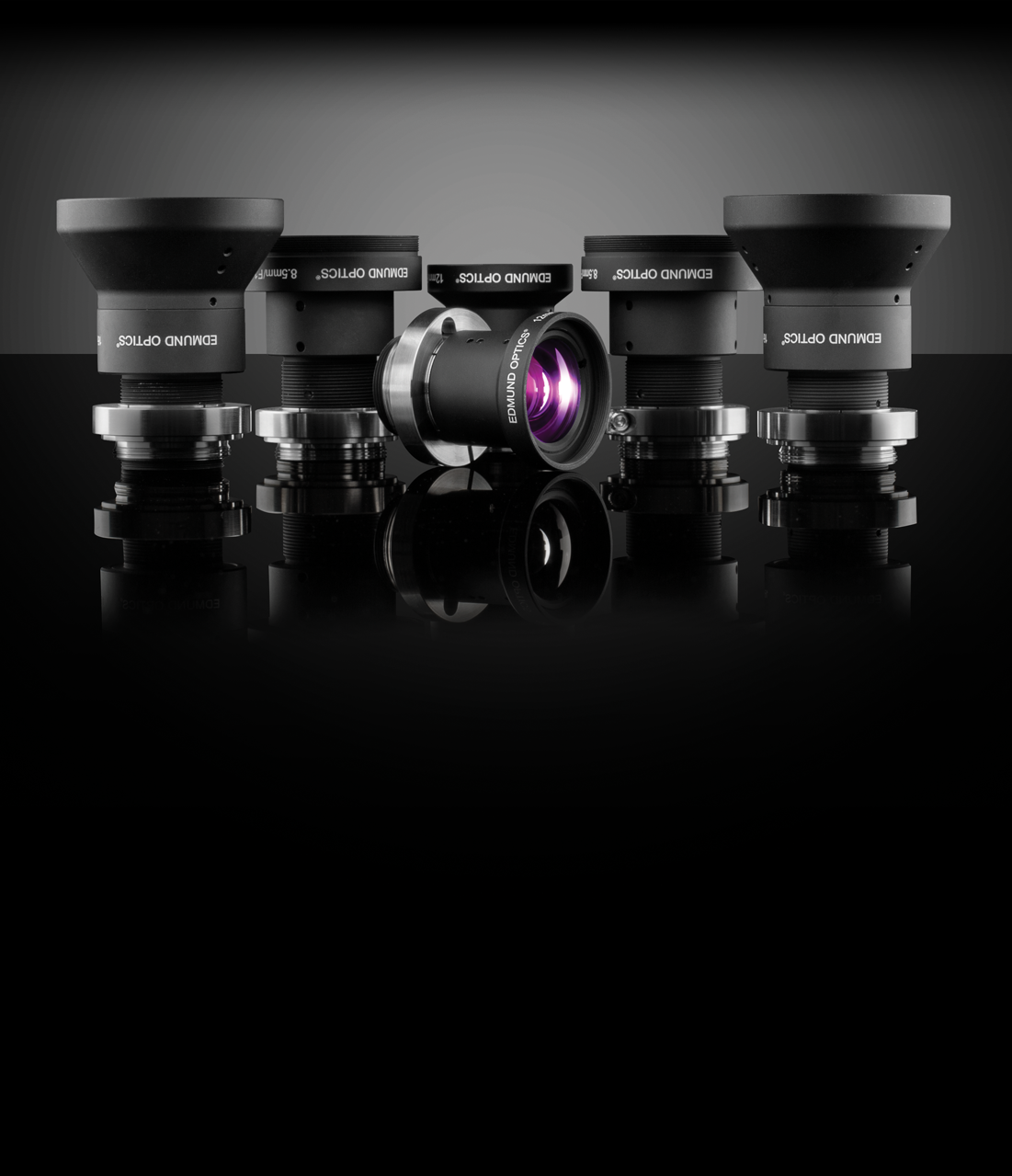

Objektive mit Festbrennweite der HPr-Serie

C-Mount-Objektive für 1,1“ Sensoren
Für Sensoren mit bis zu 20 Megapixel und 1,85 µm Pixelgröße
Robuste Version unserer Objektive der HP-Serie mit schlankerer Mechanik und fester Blende
16 bis 50 mm Brennweite

Sie benötigen eine maßgeschneiderte, robuste Lösung für eine anspruchsvolle Anwendung?

Ob Sie ein kundenspezifisches Bildverarbeitungsobjektiv nach Ihren Zeichnungen oder ein kundenspezifisches Objektivdesign für bestimmte Anforderungen benötigen - unsere Ingenieure finden die ideale Lösung für Ihre einzigartigen und herausfordernden Bildverarbeitungsanwendungen. Edmund Optics^® setzt sich jederzeit und in jedem Prozessschritt für eine optimale Lösung ein, gestützt durch die umfassenden firmeninternen Fertigungsmöglichkeiten.
